DATE - 2020/02/04
KORCHIP 超級電容器Coin Type & Radial Type簡介
超級電容器簡介
超級電容器（超級電容器），又名電化學電容器（雙電層電容器），黃金電容，法拉電容，
是從上世紀七，八十年代發展起來的通過極化電解質來儲能的一種電化學與元件，
是一種介於傳統電容器與電池之間，具有特殊性能的電源，
主要優勢雙電層和氧化還原電容存儲電能，但在其儲能的過程並不發生化學反應，這種儲能過程是可逆的，
也正因為此，超級電容器可以反覆充放電數十萬次。
同傳統的電容器和二次電池相比，超級電容器儲存的能力比普通電容器高，
並具有充放電速度快，效率高，對環境無污染，循環壽命長，使用溫度範圍寬，安全性高等特點。

High Capacity High Power
Higher capacitance than electrolytic capacitors, Higher power than secondary batteries
大容量大功率
比電解電容容量高，比二次電池輸出功率高

Safety
Non-chemical based
charging-discharge mechanism proviedes safety from hazard factors comparing secondary batteries
安全
非化學基礎
充放電機制可避免危險因素與二次電池相比的安全性

Rapid charge / discharge
Ability to reduce charge and discharge time
快速充放電
減少充電和放電時間的能力

Environment Friendly / Easy-acquirable Materials
Uisng Carbon as the mainmaterial, it is free from pollutions and easy to acquire, unlike Lithium (Li)-based secondary batteries
環保
與鋰（Li）的二次電池不同，使用碳作為主要材料，它無污染，易於獲取

Semi Permanent Life
Million times of charge-discharge cycle Semi permanent life cycle
循環使用壽命長
深度充放電，循環使用次數達50萬次以上

​COIN TYPE
Series Image Data
Sheet		 Rated
Voltage
(V)		 Operating
Temp.
(℃)		 Capacitance
(F)		 ESR
(Ω, @1kHz)		 (mm)
øD		 (mm)
T		 Part No.

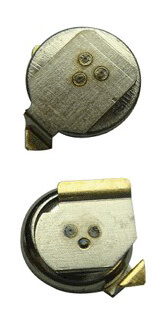

SM 3.3 -10~+60 0.033 300 3.8 1.1 SM3R3333
(Reflow available)
3.3 -10~+60 0.07 200 4.8 1.4 SM3R3703
(Reflow available)

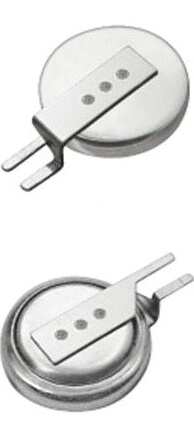

DMS 3.3 -10~+60 0.22 200 6.8 1.4 DMS3R3224
3.3 10~+60 0.22 200 6.8 1.4
DMS3R3224RF
(Reflow available)
Series Image Data
Sheet		 Rated
Voltage
(V)		 Operating
Temp.
(℃)		 Capacitance
(F)		 ESR
(Ω, @1kHz)		 Part No.

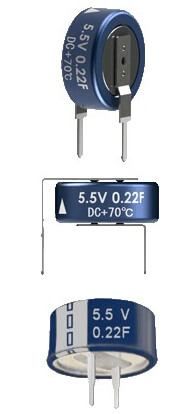

DCM   5.5 -25~+70 0.047 75 DCM5R5473
5.5 -25~+70 0.1 75 DCM5R5104
5.5 -25~+70 0.22 75 DCM5R5224
DCMT 3.6 -25~+85 0.047 75 DCMT3R6473
3.6 -25~+85 0.1 75 DCMT3R6104
3.6 -25~+85 0.22 75 DCMT3R6224
5.5 -25~+85 0.1 120 DCMT5R5104
DCMH 6.3 -25~+70 0.1 120 DCMH6R3104

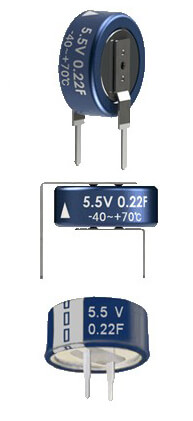

DCMP 5.5 -40~+70 0.047 75 DCMP5R5473
5.5 -40~+70 0.1 75 DCMP5R5104
5.5 -40~+70 0.22 75 DCMP5R5224

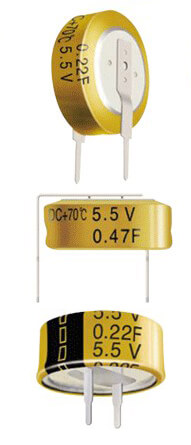

DCS 5.5 -25~+70 0.047 120 DCS5R5473
5.5 -25~+70 0.1 120 DCS5R5104
5.5 -25~+70 0.22 75 DCS5R5224
5.5 -25~+70 0.33 75 DCS5R5334
5.5 -25~+70 0.47 50 DCS5R5474

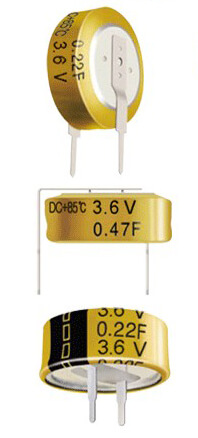

DCST 3.6 -25~+85 0.047 120 DCST396473
3.6 -25~+85 0.1 120 DCST3R6104
3.6 -25~+85 0.22 75 DCST3R6224
3.6 -25~+85 0.33 75 DCST3R6334
3.6 -25~+85 0.47 50 DCST3R6474
5.5 -25~+85 0.1 120 DCST5R5104
5.5 -25~+85 0.22 75 DCST5R5224
5.5 -25~+85 0.33 75 DCST5R5334
DCSH 6.3 -25~+70 0.1 120 DCSH6R3104
6.3 -25~+70 0.22 75 DCSH6R3224
6.3 -25~+70 0.33 75 DCSH6R3334

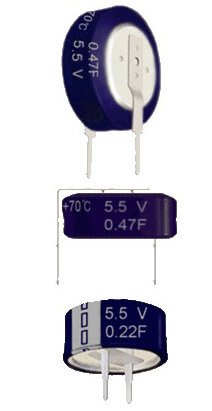

DCSP 5.5 -40~+70 0.047 120 DCSP5R5473
5.5 -40~+70 0.1 120 DCSP5R5104
5.5 -40~+70 0.22 75 DCSP5R5224
5.5 -40~+70 0.33 75 DCSP5R5334
5.5 -40~+70 0.47 50 DCSP5R5474

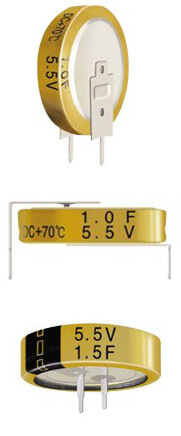

DCL 5.5 -25~+70 1 30 DCL5R5105
5.5 -25~+70 1.5 30 DCL5R5155

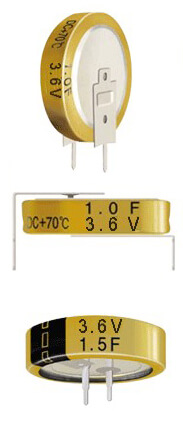

DCLT 3.6 -25~+85 1 30 DCLT3R6105
3.6 -25~+85 1.5 30 DCLT3R6155
DCLT 5.5 -25~+85 0.47 50 DCLT5R5474
5.5 -25~+85 0.68 50 DCLT5R5684
5.5 -25~+85 1 30 DCLT5R5105
DCLH 6.3 -25~+70 0.47 50 DCLH6R3474
6.3 -25~+70 0.68 50 DCLH6R3684
6.3 -25~+70 1 30 DCLH6R3105

Radial TYPE
Series Image Data
Sheet		 Rated
Voltage
(V)		 Operating
Temp.
(℃)		 Capacitance
(F)		 ESR
(Ω, @1kHz)		 Part No.

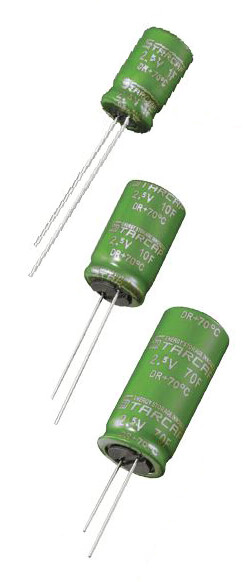

DR 2.5 -25~+70 1 300 DR2R5105R
2.5 -25~+70 3 150 DR2R5305R
2.5 -25~+70 5 120 DR2R5505R
2.5 -25~+70 5 120 DR2R5505S
2.5 -25~+70 7 100 DR2R5705L
2.5 -25~+70 7 100 DR2R5705R
2.5 -25~+70 7 100 DR2R5705D
2.5 -25~+70 10 70 DR2R5106R
2.5 -25~+70 10 70 DR2R5106RX
2.5 -25~+70 10 70 DR2R5106S
2.5 -25~+70 15 50 DR2R5156R
2.5 -25~+70 25 30 DR2R5256R
2.5 -25~+70 35 25 DR2R5356R
2.5 -25~+70 50 21 DR2R5506R
2.5 -25~+70 70 20 DR2R5706R

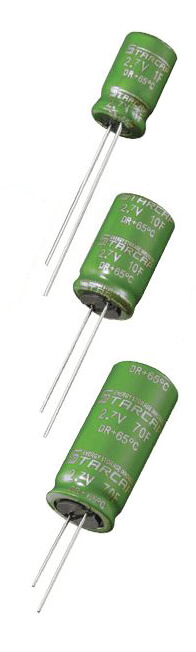

DR 2.7 -40~+65 1 200 DR2R7105R
2.7 -40~+65 3 75 DR2R7305R
2.7 -40~+65 5 60 DR2R7505R
2.7 -40~+65 5 60 DR2R7505S
2.7 -40~+65 7 50 DR2R7705L
2.7 -40~+65 7 50 DR2R7705R
2.7 -40~+65 7 50 DR2R7705D
2.7 -40~+65 10 35 DR2R7106R
2.7 -40~+65 10 35 DR2R7106RX
2.7 -40~+65 10 35 DR2R7106S
2.7 -40~+65 15 30 DR2R7156R
2.7 -40~+65 25 20 DR2R7256R
2.7 -40~+65 35 18 DR2R7356R
2.7 -40~+65 50 17 DR2R7506R
2.7 -40~+65 70 16 DR2R7706R

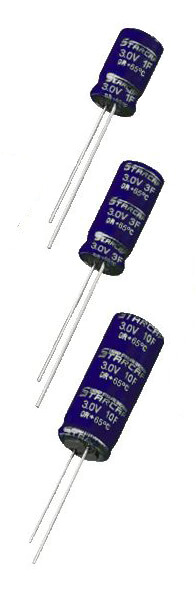

DR 3.0 -40~+65 1 200 DR3R0105
3.0 -40~+65 3 75 DR3R0305
3.0 -40~+65 5 60 DR3R0505
3.0 -40~+65 7 50 DR3R0705
3.0 -40~+65 10 35 DR3R0106
3.0 -40~+65 15 30 DR3R0156

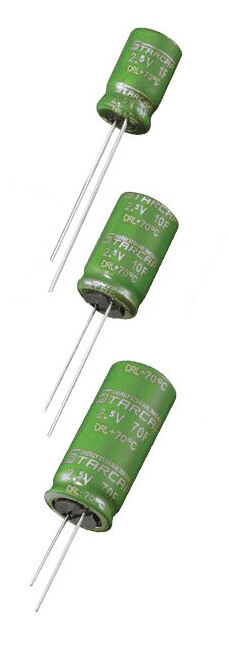

DRL 2.3 -25~+65 10 160 DRL2R3106
2.3 -25~+65 22 80 DRL2R3226
2.3 -25~+65 30 60 DRL2R3306
2.3 -25~+65 50 40 DRL2R3506
2.3 -25~+65 70 30 DRL2R3706
2.3 -25~+65 120 25 DRL2R3127

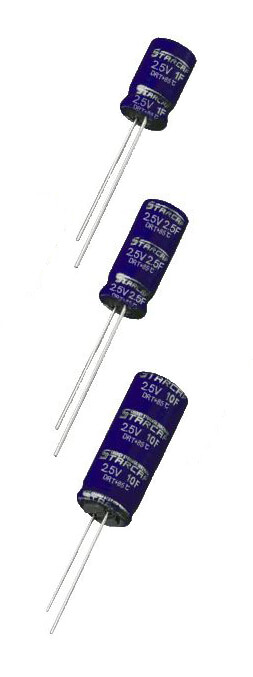

DRT 2.5 -40~+85 1 200 DRT2R5105
2.5 -40~+85 3 75 DRT2R5305
2.5 -40~+85 5 60 DRT2R5505
2.5 -40~+85 7 50 DRT2R5705
2.5 -40~+85 10 35 DRT2R5106
2.5 -40~+85 15 30 DRT2R5156
2.5 -40~+85 22 20 DRT2R5226
2.5 -40~+85 33 18 DRT2R5226
2.5 -40~+85 50 17 DRT2R5506

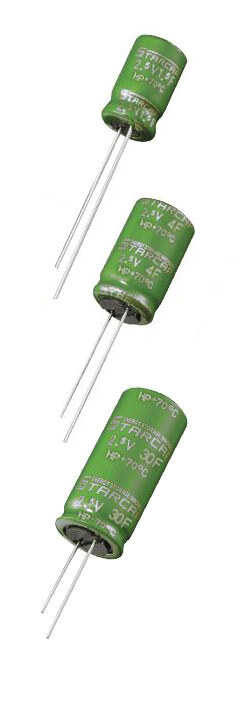

HP 2.5 -25~+70 1.5 125 HP2R5155
2.5 -25~+70 2 110 HP2R5205
2.5 -25~+70 3 90 HP2R5305
2.5 -25~+70 4 80 HP2R5405
2.5 -25~+70 5.5 50 HP2R5555
2.5 -25~+70 8 35 HP2R5805
2.5 -25~+70 15 25 HP2R5156
2.5 -25~+70 20 20 HP2R5156
2.5 -25~+70 30 15 HP2R5306
HP 2.7 -40~+65 1.5 50 HP2R7155
2.7 -40~+65 2 45 HP2R7205
2.7 -40~+65 3 40 HP2R7305
2.7 -40~+65 4 30 HP2R7405
2.7 -40~+65 5.5 28 HP2R7555
2.7 -40~+65 8 24 HP2R7805
2.7 -40~+65 15 20 HP2R7156
2.7 -40~+65 20 18 HP2R7206
2.7 -40~+65 30 15 HP2R7306

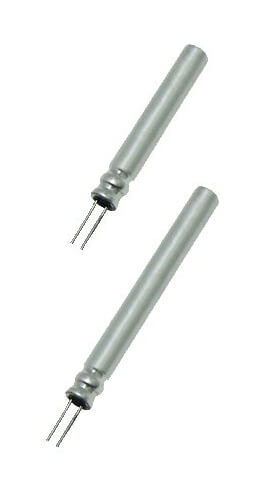

SR 2.5 -25~+70 0.6 1200 SR2R5604
2.5 -25~+70 1 900 SR2R5105
2.5 -25~+70 1.2 450 SR2R5125
2.5 -25~+70 2.0 300 SR2R5205
2.7 -40~+65 0.6 800 SR2R7604
2.7 -40~+65 1 600 SR2R7105
2.7 -40~+65 1.2 300 SR2R7125
2.7 -40~+65 2.0 200 SR2R7205
2.5 -40~+85 0.3 500 SRT2R5304
2.5 -40~+85 0.45 350 SRT2R5454
2.5 -40~+85 0.6 250 SRT2R5604
2.5 -40~+85 0.9 120 SRT2R5904
