DATE - 2020/04/14
如何選擇和有效使用精密運算放大器
如何選擇和有效使用精密運算放大器
在設計前端訊號調整系統時，設計人員通常偏好使用非常普及的大規模、高整合度數據採集 IC，
而非離散的解決方案，以縮減成本、時間、尺寸以及物料清單 (BOM)。但是，在某些應用中，
例如高效能測試、測量與儀器系統，離散運算放大器可與專用感測器介接，因此成為需要特別關注的關鍵前端元件。

這種單一功能的精密運算放大器是一款專用元件，具有極低的電壓偏移、偏移漂移和輸入偏壓電流，
同時還能平衡頻寬、雜訊與功率耗散效能。
對於設計人員來說，使用這些精密元件時必須克服兩個設計難題，即選擇最適合應用的元件，
以及充分發揮元件的效能潛力。要做到後者，必須瞭解元件的運作並正確加以應用，以免不慎忽略一些有助提升精密度的

精密運算放大器的作用
大規模 IC 具有不太精確的運算放大器，但其吸引力在於只需「校正掉」運算放大器的缺陷，
便有可能確保感測器通道的效能。但是，這樣做不僅耗時，而且實際上感測器及其通道前端很難準確校正，
尤其是系統已在現場部署的情況。若想理解這一點，瞭解精密運算放大器的作用至關重要。

精密運算放大器主要用在應變計、
超音波壓電傳感器以及光電偵測器等感測器之間，目前最熱門額溫槍、耳溫槍，可擷取輸出訊號，
而不會載入弱的傳感器輸出。
然後，運算放大器會將這個經過調整的訊號，準確傳送到類比訊號鏈的其餘部分，
最終通常會送到類比數位轉換器 (ADC)。此外，精密運算放大器也可用於類比濾波器，
能夠確保關注的訊號不會失真或發生 DC 偏移。

在這些應用中，運算放大器在時間、溫度和電軌方面的效能具有線性、可重複性和穩定性至關重要。
此外，在大多數情況下，這些放大器還需要具備以下特性：低雜訊 (感測器輸出或其他類比訊號通常都很小)、
在整個頻譜具有平坦的響應，並且能在最小的過衝和振鈴下快速迴轉。
在許多情況中，應用都是以電池供電，因此無論是在主動模式還是在靜態模式下，運算放大器都需要盡可能節能。

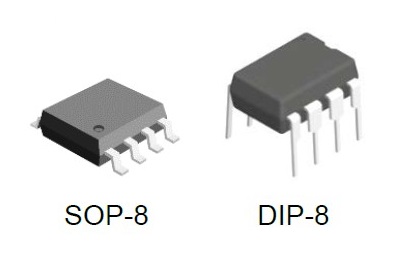

推薦您 精密運算放大器 OP07，台灣供貨最齊全 汎翊國際 代理商

•低噪聲
•低VOS：最大75μV
•低VOS漂移：最大1.3μV/°C
•無需外部組件
•寬輸入電壓範圍：±14V（典型值）
•寬電源電壓範圍：±3V至±18V

應用領域
•無線基站控制電路
•光網絡控制電路
•儀器儀表
•傳感器和控件
•精密過濾器

描述
OP07具有非常低的失調和長期穩定性
運算放大器。 低偏移和長期
通過低噪聲，雙極性輸入
晶體管放大器電路。 對於大多數應用，
偏移歸零不需要外部組件
和頻率補償。 真正的差異
輸入，輸入電壓範圍寬，性能出色
共模抑制，提供最大的靈活性
和高噪聲環境中的性能
同相應用。 低偏置電流和
保持極高的輸入阻抗
整個溫度範圍。
即使在高溫下，OP07的精度和穩定性
收益，再加上不受外部調零的影響
已使OP07成為行業標準
儀表應用。
