軟性印刷電路板 FPCB flexible printed circuit board
軟性印刷電路板FPCB
flexible printed circuit board

FPCB 簡介
FPCB(Flexible Printed Circuit Board)的縮寫，稱之 軟性印刷電路板 或 軟板 。
FPCB產品具有；質輕、薄小、可彎曲、低電壓、低消耗功率等特性。
60年代美國開發FPCB用於航太及軍事上之用途。
70年代末期，FPCB開始逐漸應用在計算機、照相機、汽車音響、印表機等產品。
由於FPCB強調高功能、小體積、重量輕，可攜式資訊產品、
通訊產品及消費性電子產品逐漸開始受到消費者歡迎。
90年代後期，FPCB便開始在印刷電路板產業中佔有一席之地。
目前全球FPCB前2大生產國分別為日本及美國，在2001年佔有率分別為35%及32%。

FPCB基板結構
軟性電路板的基板是由；絕緣基材、接著劑及銅導體三者所組成。
當微影製造完線路之後，為了防止軟性電路板的銅線路氧化
及保護線路免受環境溫濕度之影響，必須在軟性電路板上層加上一層覆蓋膜保護
(Cover layer)，覆蓋膜的組成為絕緣基材及接著劑。
基板的絕緣基材一般常用為Polyester (PET)、 Polyimide (PI)兩種材料，
其各有優缺點，PET的成本較低，PI的可靠性較高。
軟性印刷電路板基板一般均有使用接著劑，
目前接著劑材料特性之熱性質及可靠度較差，
因此若能將軟性電路板所使用的接著劑去除，
將可以提高軟性電路板的電氣及熱性質軟性印刷電路板覆蓋膜材料技術方面，
傳統是用非感光性的材料，在加上此保護膜前，須先利用機械鑽孔
將軟性電路板的接點、銲墊及導孔預留下來。

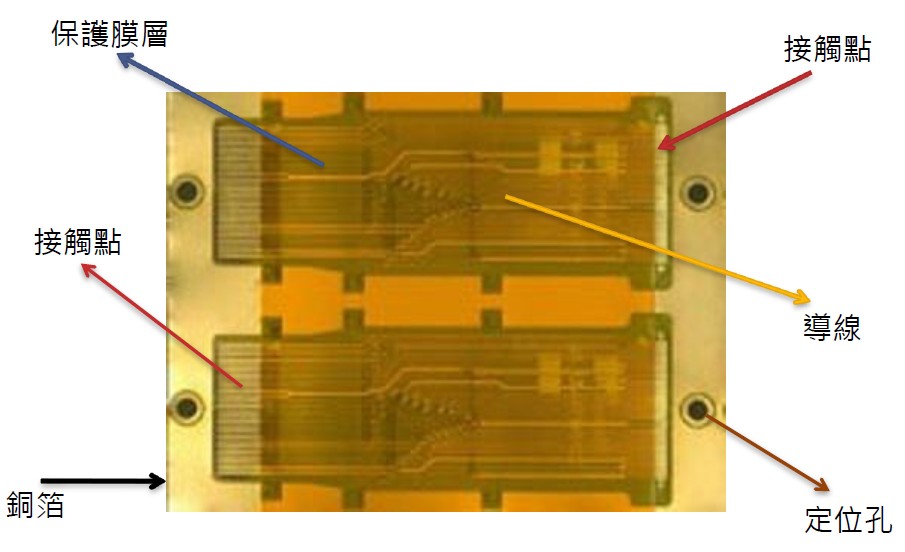

FPCB基板結構

FPCB之功能使用
FPCB用途，依功能約區分為4種：
功    能 目               的 用               途
引線路 硬式印刷電路板間之連接、立體電路、 可動式電路、高密度電路 商用電子設備、汽車儀表板、印表機、硬碟機、軟碟機、 傳真機、車用行動電話、一般電話、筆記型電腦等。
印刷電路 高密度薄型立體電路 照相機、攝影機、CD-ROM、硬碟、手錶等。
連接器 低成本硬板間之連接 各類電子產品
多功能整合系統 硬板引線路及連接器之整合 電腦、照相機、醫療儀器設備

FPCB設計應用
軟性電路板(FPCB)的產品；依空間設計改變其形狀、折疊和防止靜電干擾
軟性電路板(FPCB)應用於產品；設計體積相對縮小、整體重量減輕，用途十分廣泛。

FPCB銅(CU)層結構
FPCB的結構，最上面的銅(CU)層區分：
RA(Rolled Annealed Copper)
ED(Electro Deposited)
ED銅製造成本較低，容易碎掉或是斷裂。
RA製造成本比較高，但其柔性比較為佳，故軟板均以RA銅為主。

FPCB的接著劑
FPCB的接著劑(Adhesive)有兩種類：
壓克力(Acrylic) ：耐熱性佳、接著強度高優點、絕緣電性較差。
環氧樹酯(Mo Epoxy) ：耐熱性較壓克力差、主要用於民生家用品。
接著劑厚度約為20 ～40 μm 。

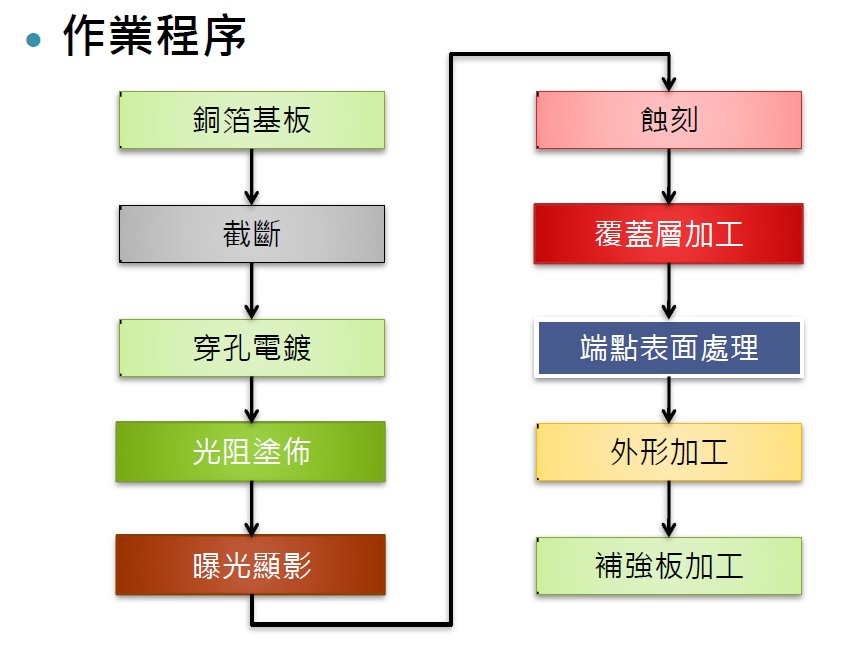

FPCB標準製造流程

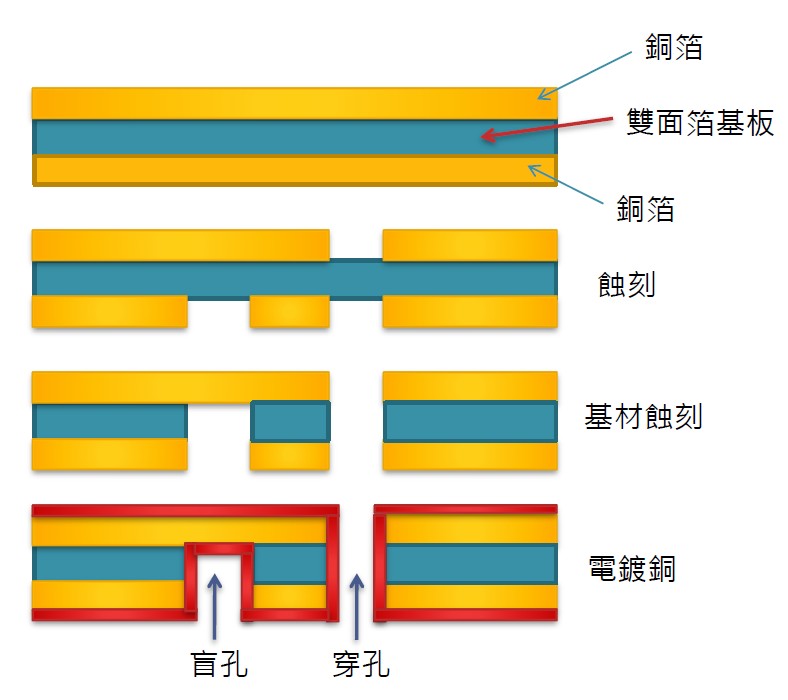

FPCB加工製程
