隨著社會不斷進步， 經濟快速發展使得大功率電晶體被大量的運用。
高頻大功率電晶體主要運用於:功率驅動電路、通信電路、功率放大電路等設備中。
低頻大功率電晶體的應用範圍更加廣泛，
如擴音機、電視機、穩壓電源電路、音響設備的低頻功率放大電路、開關電路等領域。

功率電晶體

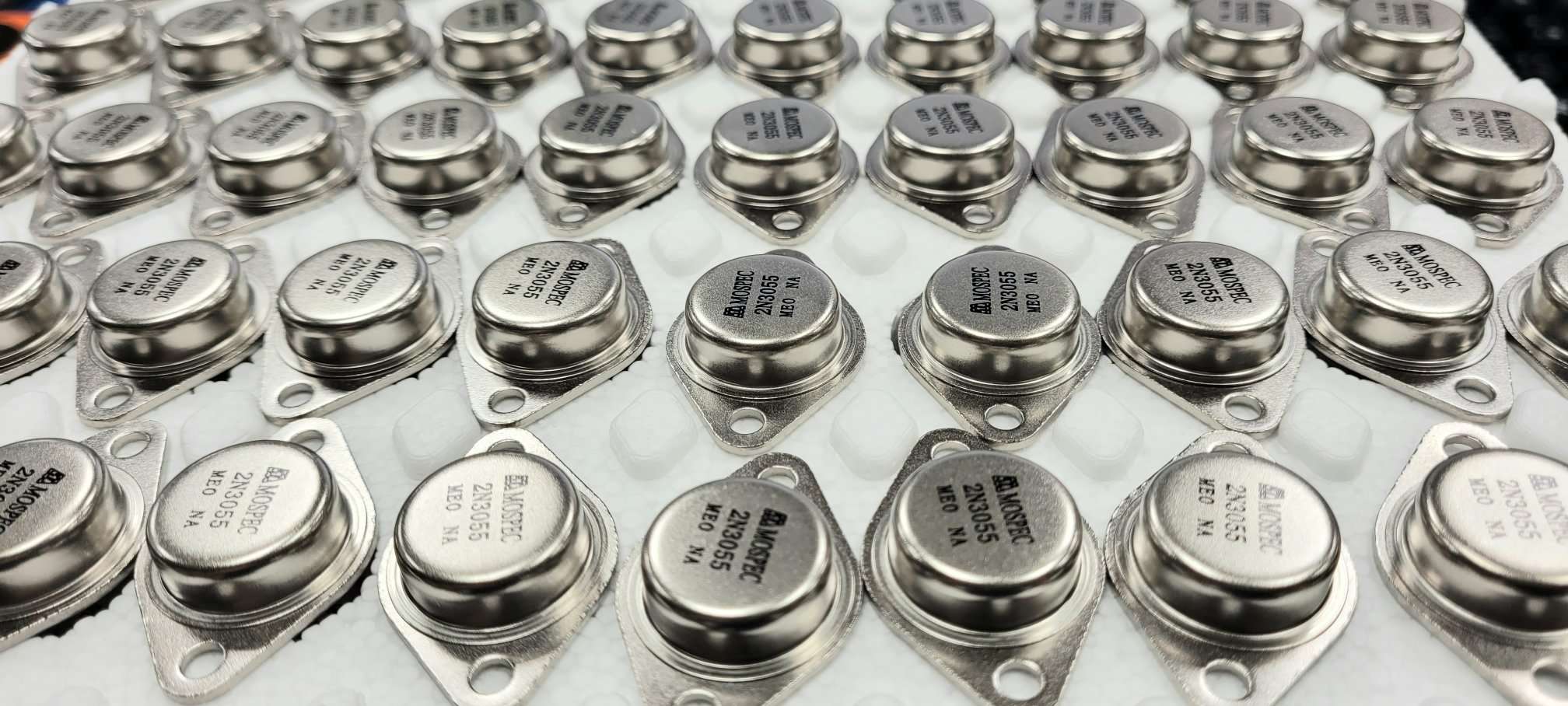

2N3055 互補矽功率電晶體專為
通用開關和放大器應用。

NPN電晶體有很多，例如2N3045等，但是最著名和使用最多的一種是 2N3055。
該雙極電晶體是電源電路的通用用途。

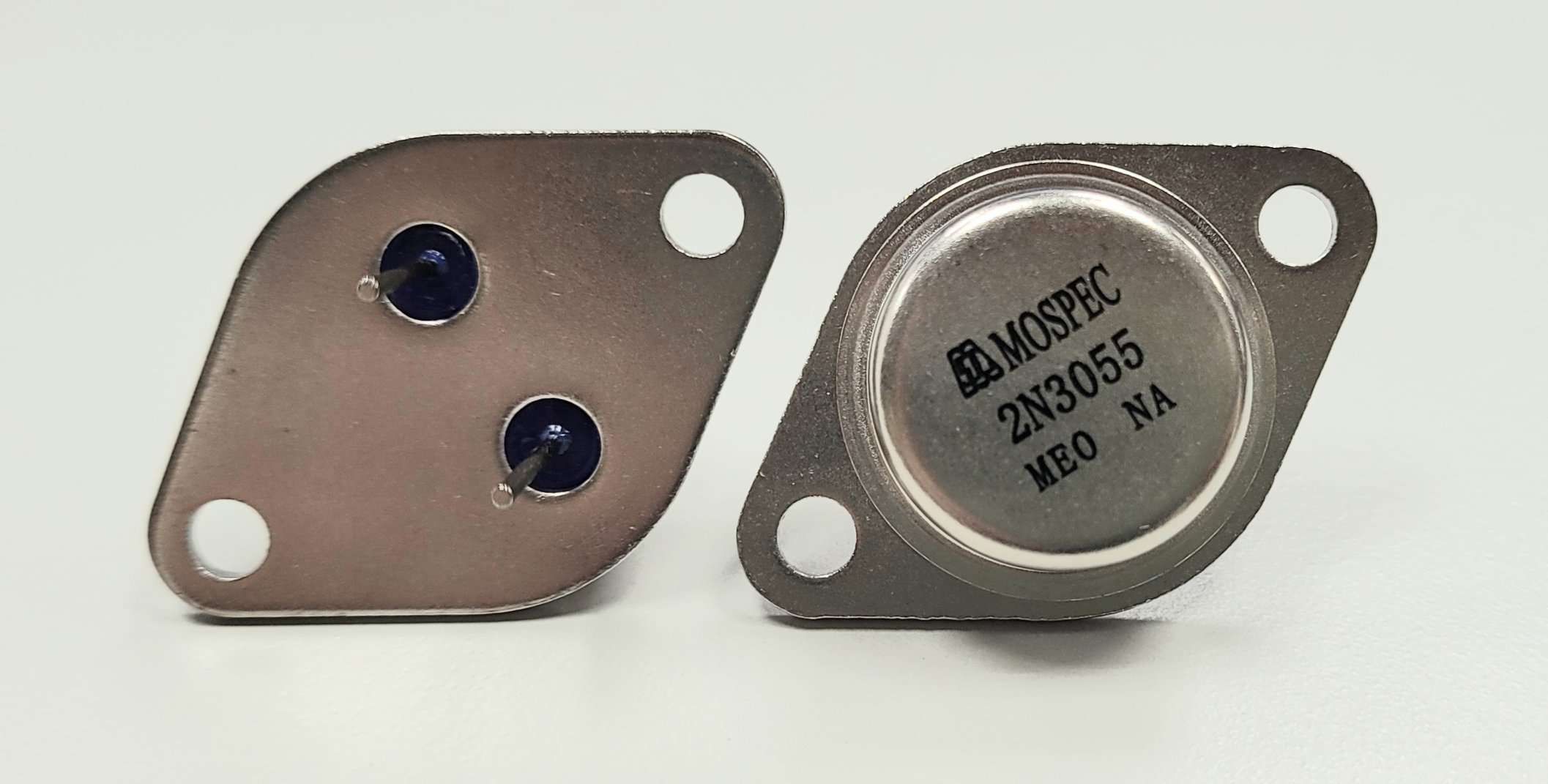

它是通過外延工藝製造的，以生長由其構成的半導體層，然後將其封裝在金屬封裝中。

由於此半導體設備不是很複雜，因此肯定沒有很多信息，
但是您需要 我們告訴您，您需要了解的所有有關他的信息 ，
這樣您就可以在將來的電路實現和更有趣的項目中添加它。

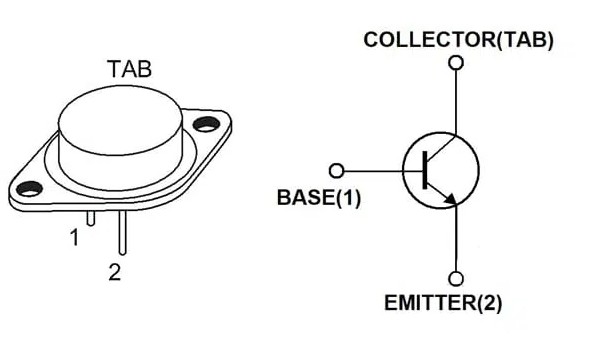

2N3055的功能和引腳排列

像其他電晶體一樣，El 2N3055具有3個連接用於發射極，基極和集電極。
因此，對該NPN電晶體的引腳排列的置疑度為零。
該配置是基極的引腳1的配置，用作電流是否通過半導體的開關，
引腳2是發射極（通常連接到GND或接地），
而集電極實際上是TAB因為沒有第三個引腳（通常連接到電源）。

可以使用2N3055電晶體，用於中功率電路，這是安全的，
它在集電極-發射極之間的飽和度很低，封裝是無鉛的，對於直流電（線性），
它的增益超過70 hFE，可以處理或通過的最大電壓對於DC，集電極和發射極的電壓為60v，
可以連續通過集電極的最大電流為15A。

對於基極，兩種情況下的極限均為7v（基極-發射極）和7A DC。
在集電極和基極之間的電壓情況下，它可以達到100v。
如果我們看它可以工作的溫度，則範圍介於 -65至+200ºC。
因此，它可以在極端溫度下正常工作，並不是所有電子設備都可以忍受的，
特別是在最高支持溫度下。
順便說一句，就功耗而言，它達到了115W，這可以忽略不計...

功能摘要：

類型：NPN
用於中功率電路
獲得70 hFE
集電極-發射極60v DC
集電極電流15 A DC
基極發射極7v
基地7A
集電極基100v
工作溫度-65至+200ºC
耗散功率115W
金屬封裝

等效和互補
2N3055有一些等效的電晶體。
您可以將它們用作 替代品，例如2N6673和2N6675。
其他相似但不相同的晶體管是MJ10023，BUX98和BDW51。
毫無問題，您可以在電路中使用它們作為替代方案，
現在，您應該仔細閱讀所有數據手冊的數據表以了解可能的差異，
因為在某些情況下它們可能並不相同，並且在極端情況下可能會產生問題。

如果你想知道互補的，即相反，您可以看到MJ2955。
在這種情況下，它是幾乎姐妹的晶體管，在上一部分中描述的許多特性相同，
但是它是雙極PNP而不是NPN。
知道型號有時可以對我們的電路組成有很大幫助。

產品規格書

安全的組成電路並維持支持的範圍對於此設備，您應該看到這些設備的數據表。
它可以由不同的製造商製造，並且所有製造商都有各自的數據表，
在這些數據表中可能會有所不同。
飛思卡爾，意法半導體和西門子是其中一些最著名的製造商，儘管更多。

使您未來的電源開關電路，放大器，PWM，穩壓器，信號放大器以及長整型等。
由2N3055組成的電路，您可以在這裡獲取數據表。
