CNR氣體放電管--常用規格--樣品盒銷售

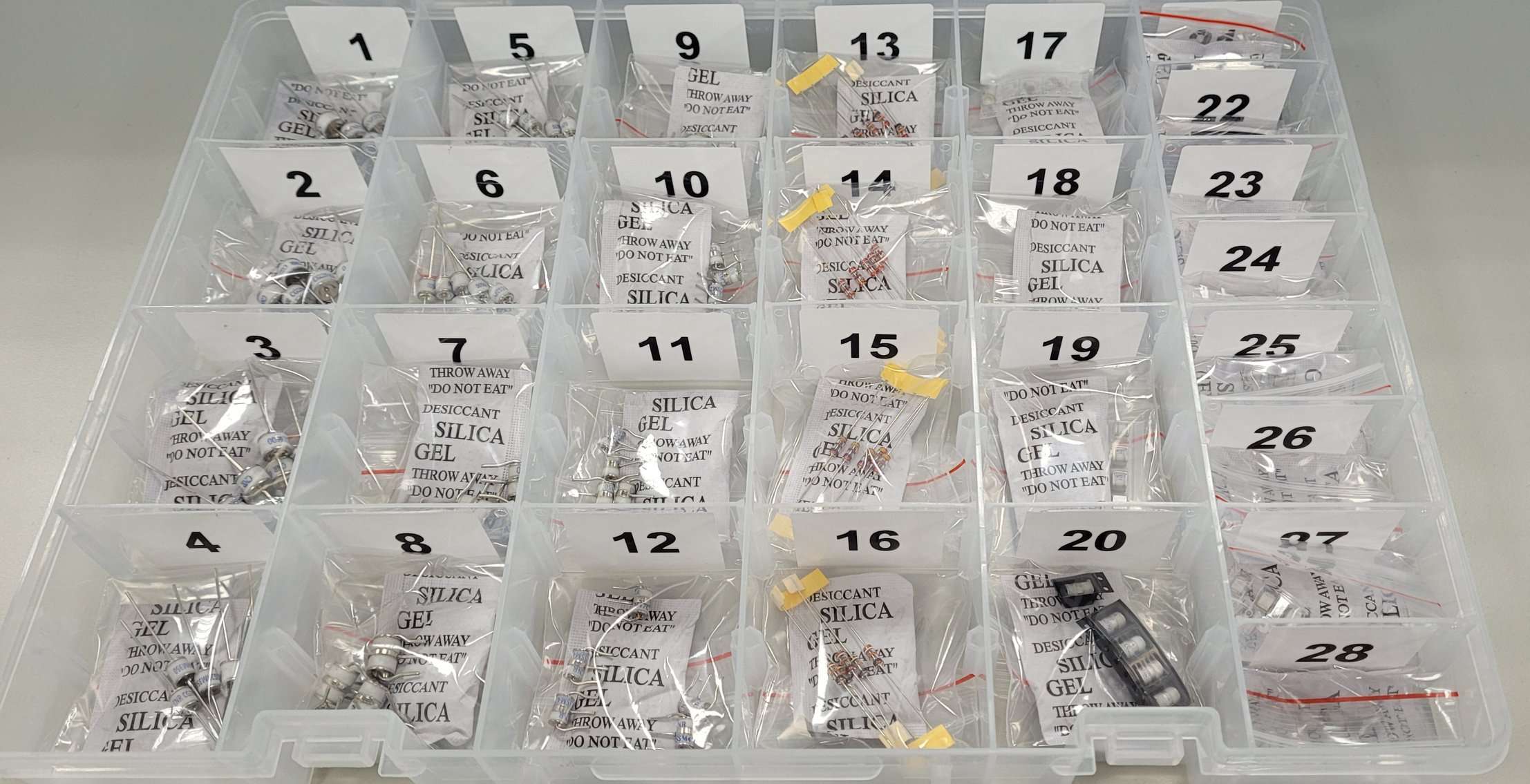

28種零件各5PCS----1盒售價NT:1680未稅





索引Index
何謂 GDT
GDT 的分類
SPG 工作原理 與結構
CNR SPG CSP 系列

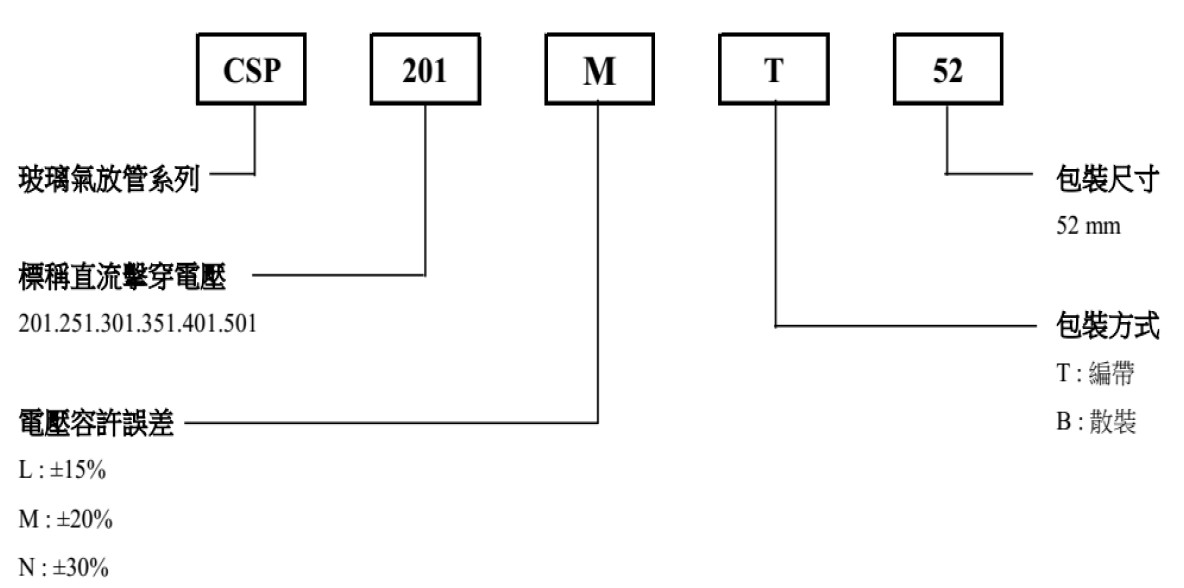

CSP 命名 原則
CSP 主要電參數
CSP 外觀尺寸
CSP 印字標示
CSP 包裝規格
CSP 選 型 指南
CSP 應用範例

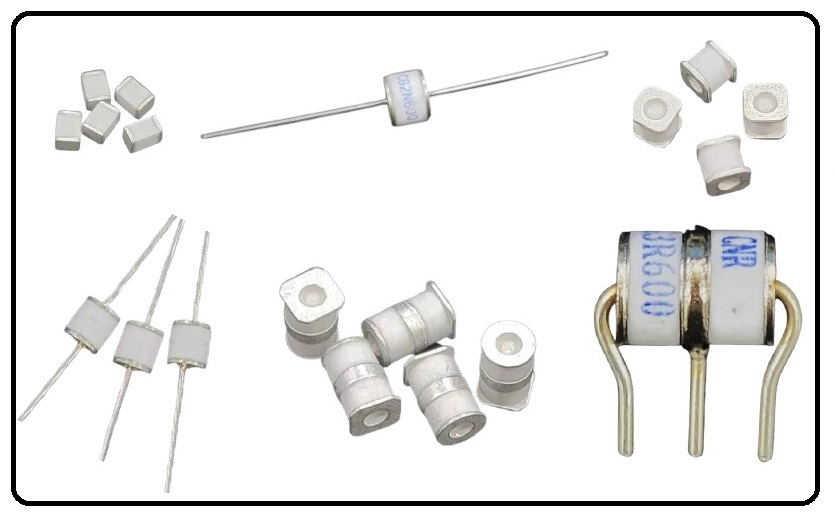

GDT 的 種 類
GDT 工作 原理 與 結構
CNR GDT CG 系列
CG 命名 原則
CG 主要電參數
CG GDT 外觀尺寸
CG 包裝
CG 典型 應用
CG 選 型 指南
CG 注意事項

何謂GDT
氣體放電管（簡稱氣放管或放電管）是一種 間隙式 的防雷保護元件，
它在 通信系統 的 防雷保護 中已獲得了廣泛應用。
放電管常用於多級保護電路中的第一級或前兩級，
產生 泄放雷電暫態過電流和限制過電壓 作用。

由於放電管的極間絕緣電阻很大，寄生電容很小，
對高頻電子線路的雷電防護具有明顯的優勢。

放電管保護特性的不足之處在於其放電時延較大，
動作靈敏度不夠理想，對於波頭上升陡度較大的雷電波難以有效地抑制。

GDT 的分類

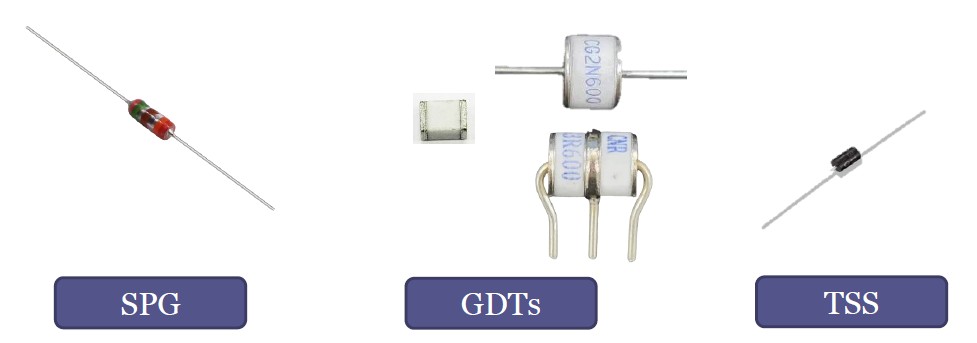

Gas Discharge Tube (簡稱GDT),中譯氣體放電管有陶瓷、玻璃外殼型及半導體型三種，
其中玻璃型常用Spark Gap (簡稱SPG)中譯强效氣體放電管防雷管，半導體氣放管(TSS)。

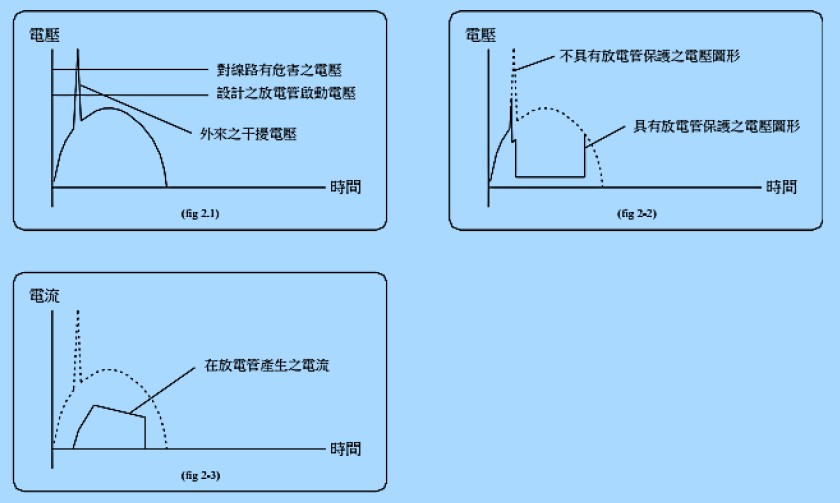

SPGs 放電管工作原理
當放電管引線兩端電壓超過放電管設計之耐電壓強度時，
放電管會開始動作：擊穿並產生電孤放電進一步把外來具危害性的突波電壓抑制下來，
同時把突波能量導出，以完成保護線路或精密元件之功能。

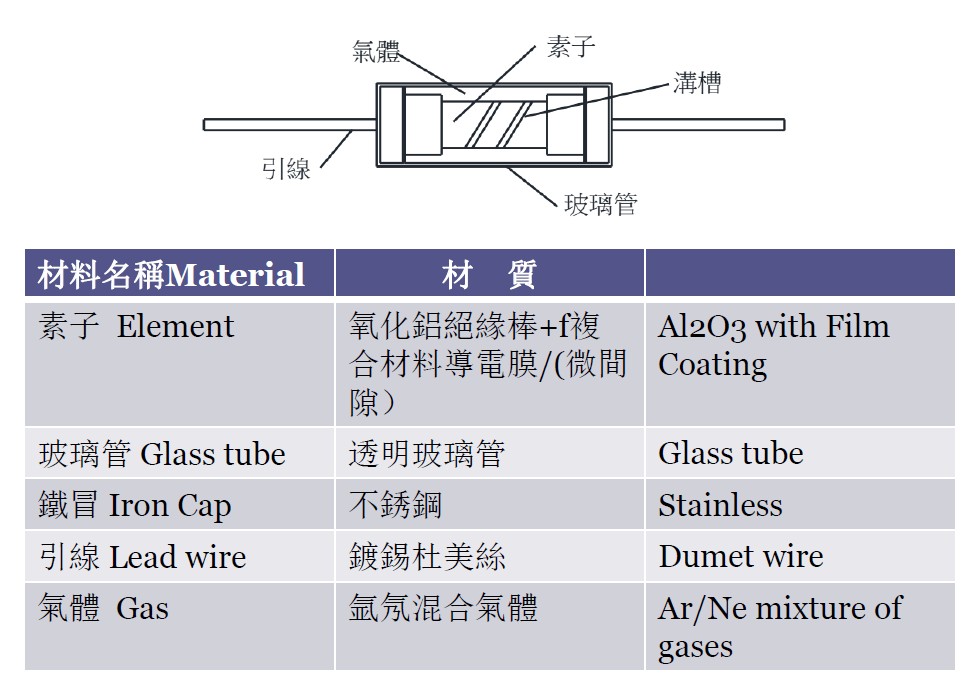

SPGs 結構簡介


SPGs CSP Series


SPGs 命名原則 Naming rule

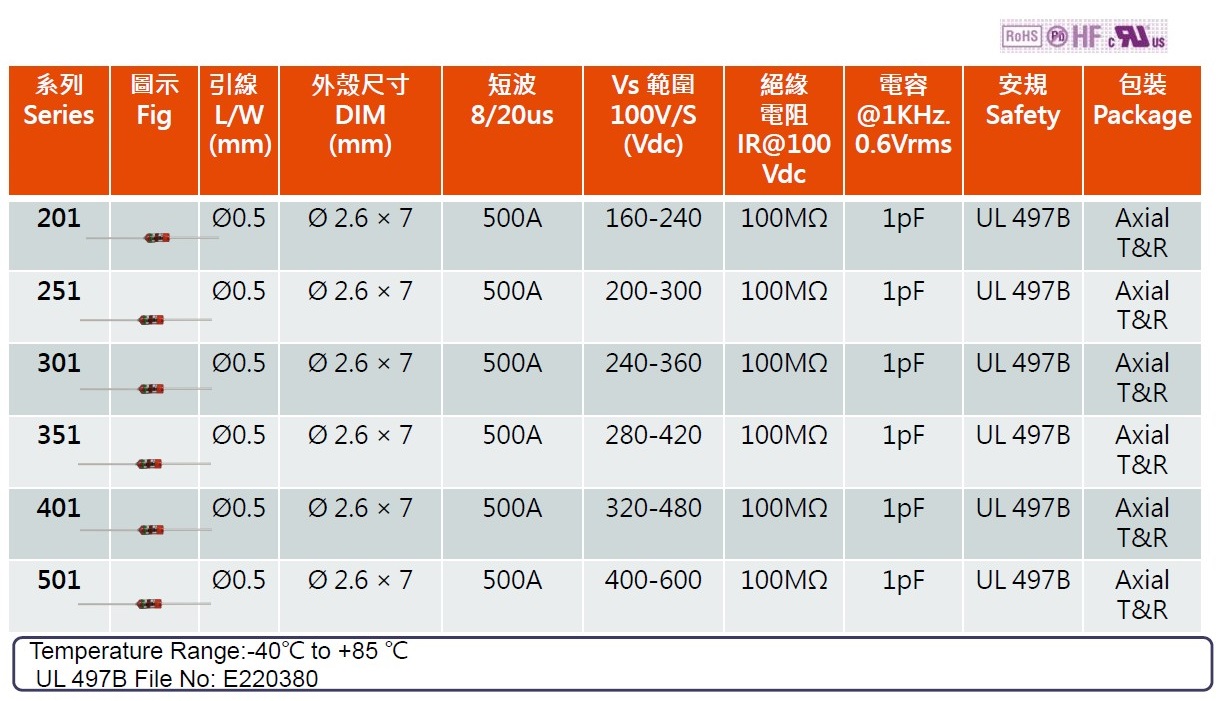

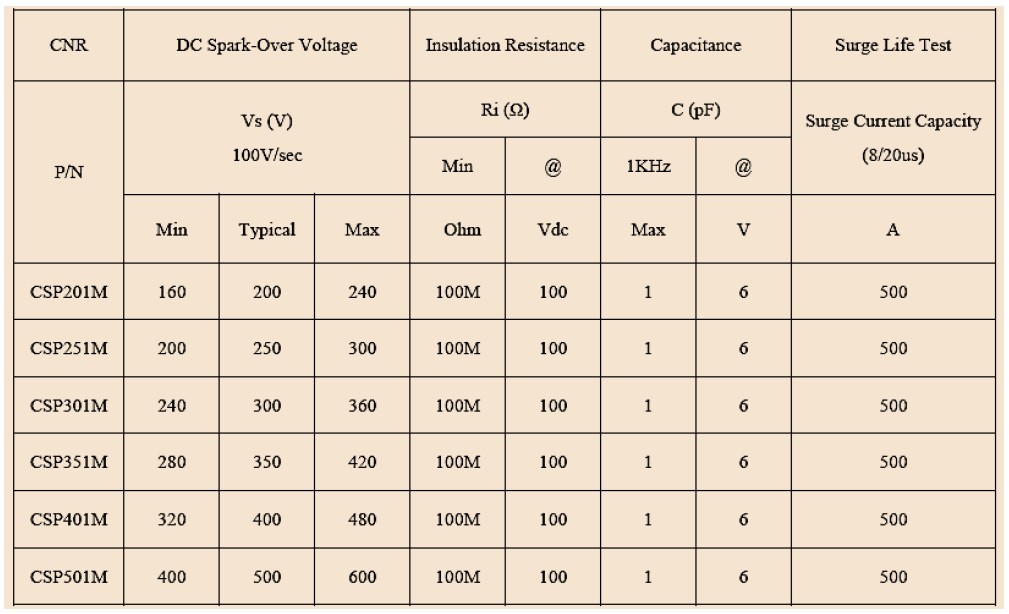

SPGs 主要電性參數

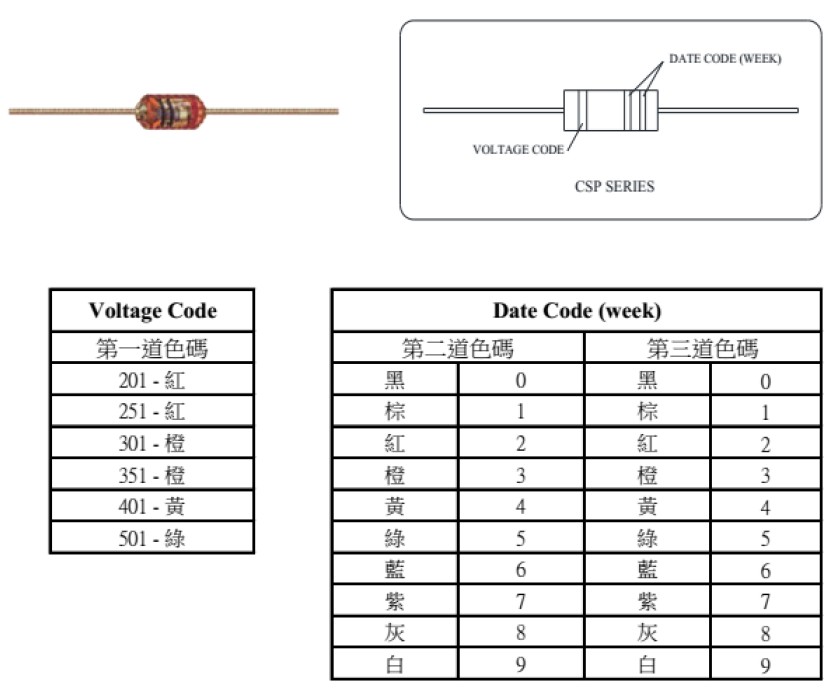

SPGs Marking 印字標示

SPGs 包裝規格


SPGs 應用 Application

SPGs 氣體 放電管選型指南
1.CNR 玻璃放電管用作信號電路的保護
2.直流擊穿電壓 Vs 的選擇：直流擊穿電壓 Vs的最小值應大於可能出現的最高電源峰值電壓或最高信號電壓的 1.2 倍以上。

GDT 陶瓷氣體放電管

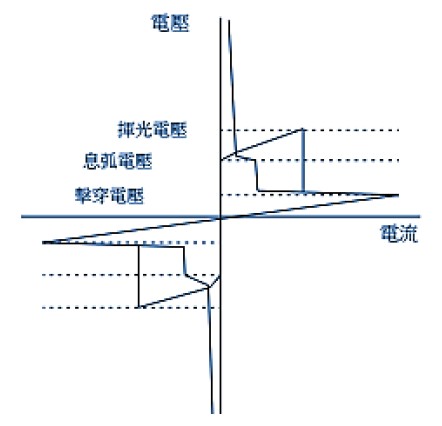

GDT 之工作原理
在元件部份，可以把GDT視為一對外來電壓會反應之開關低電容值在未啟動之前的阻抗值為>G Ω在受外來電壓影響下，
其阻抗因電弧之產生，而降至 1 Ω 以下，使得與放電管並聯的線路上的電壓無法繼續上升〈危害線路〉，
進而達到保護線路之功能，當異常電壓通過後GDT將會恢復至原來之高阻抗狀態。

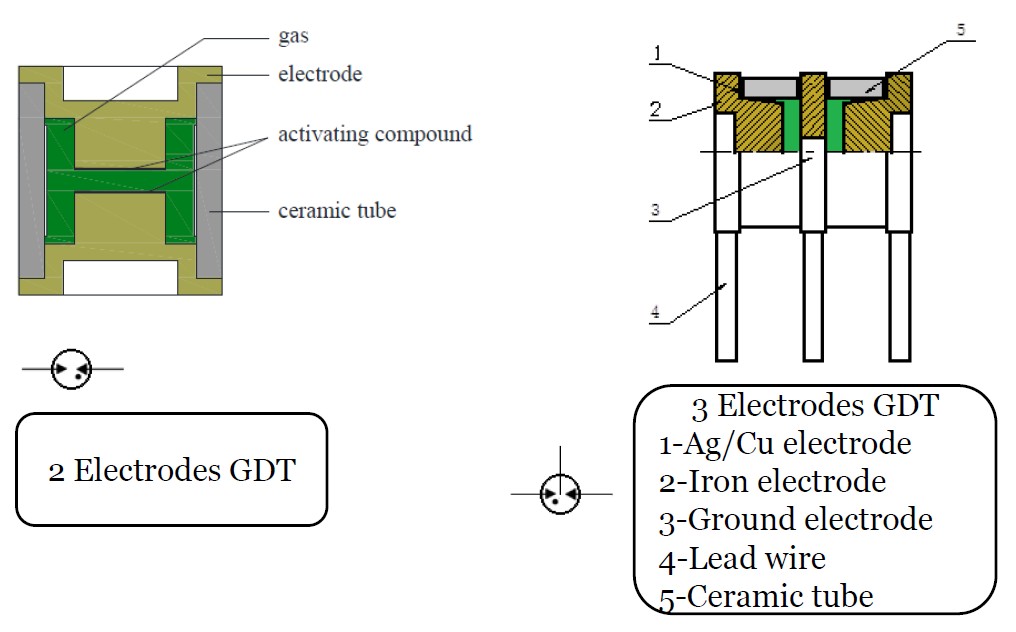

GDT 的結構


CG-2極管型 GDT

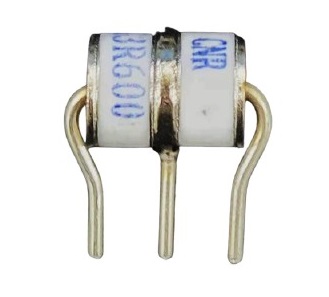

CG-3極管型 GDT

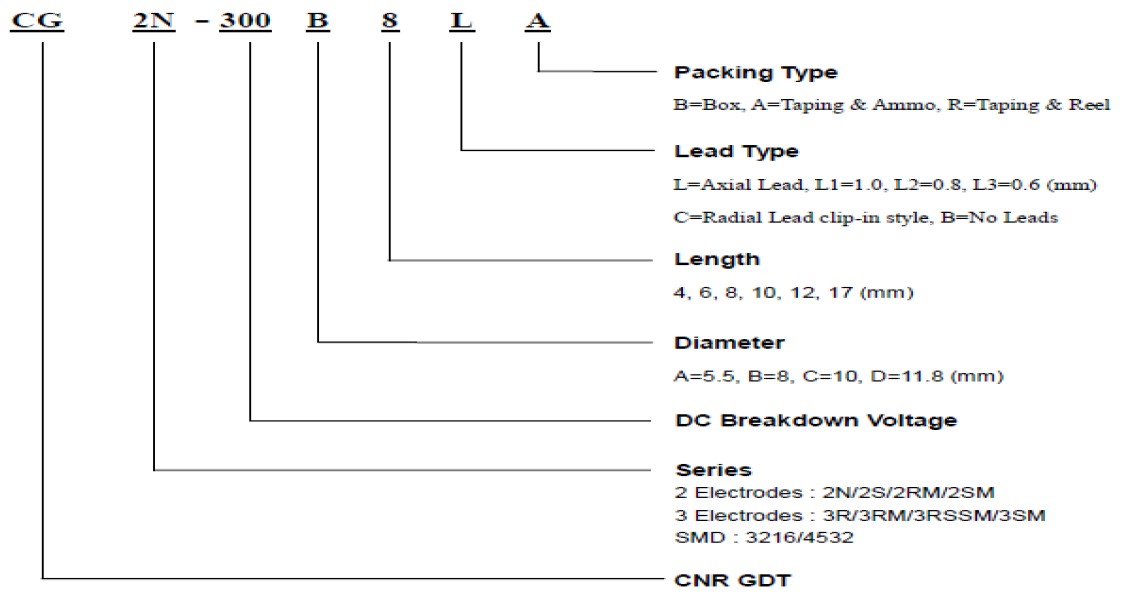

GDT 命名原則 Naming rule

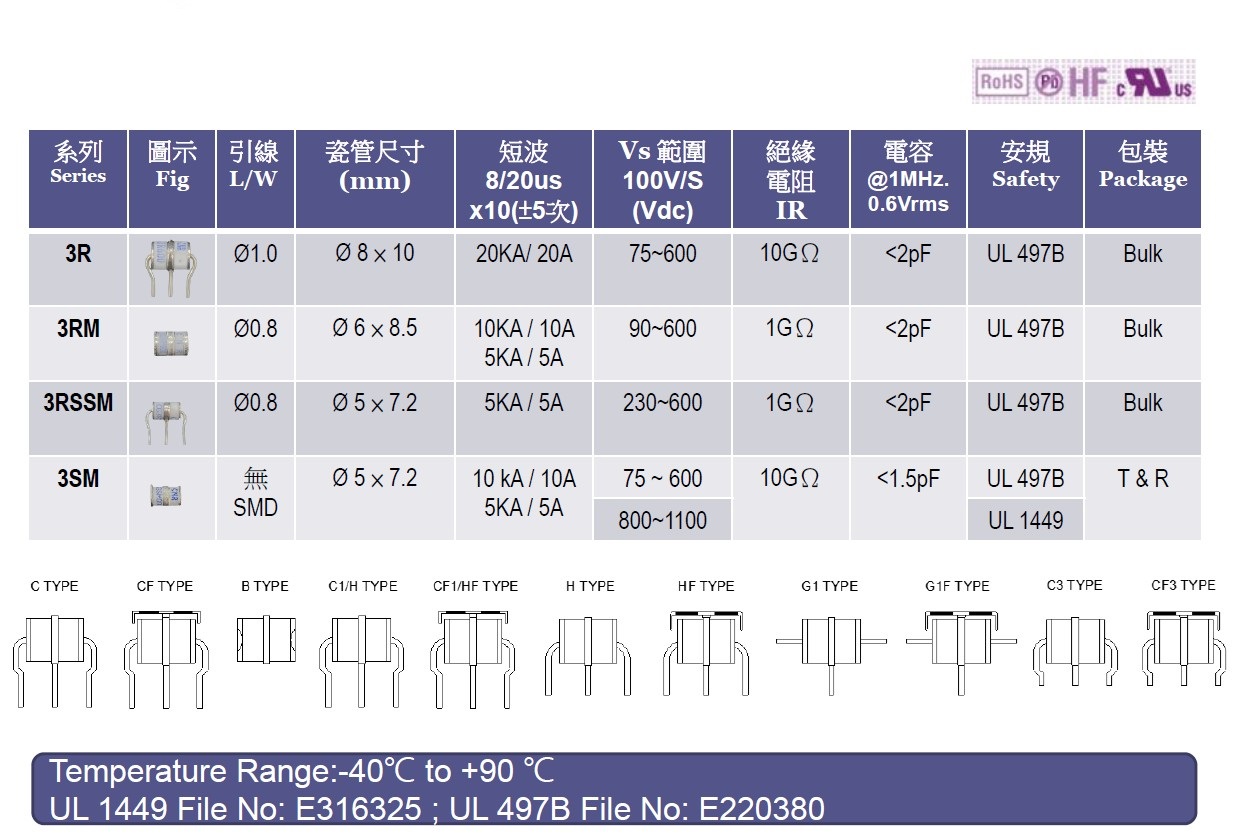

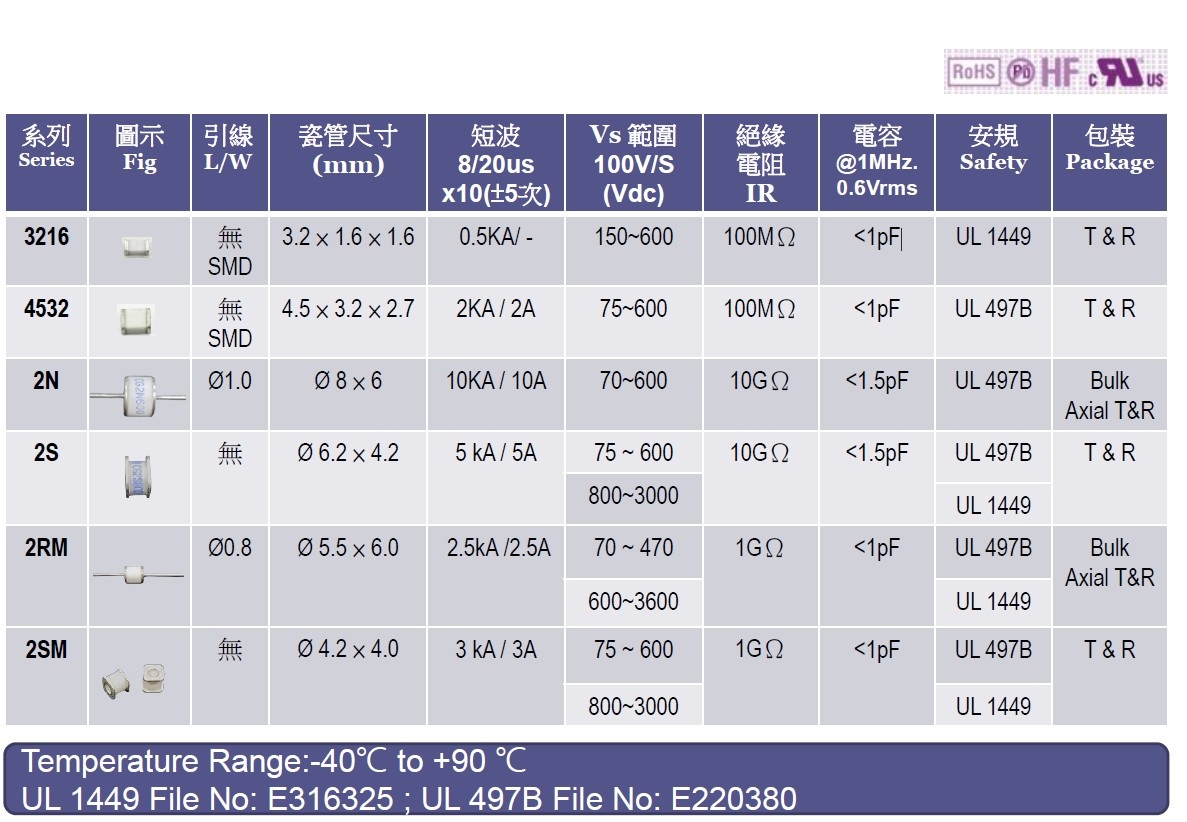

GDT 主要電氣特性

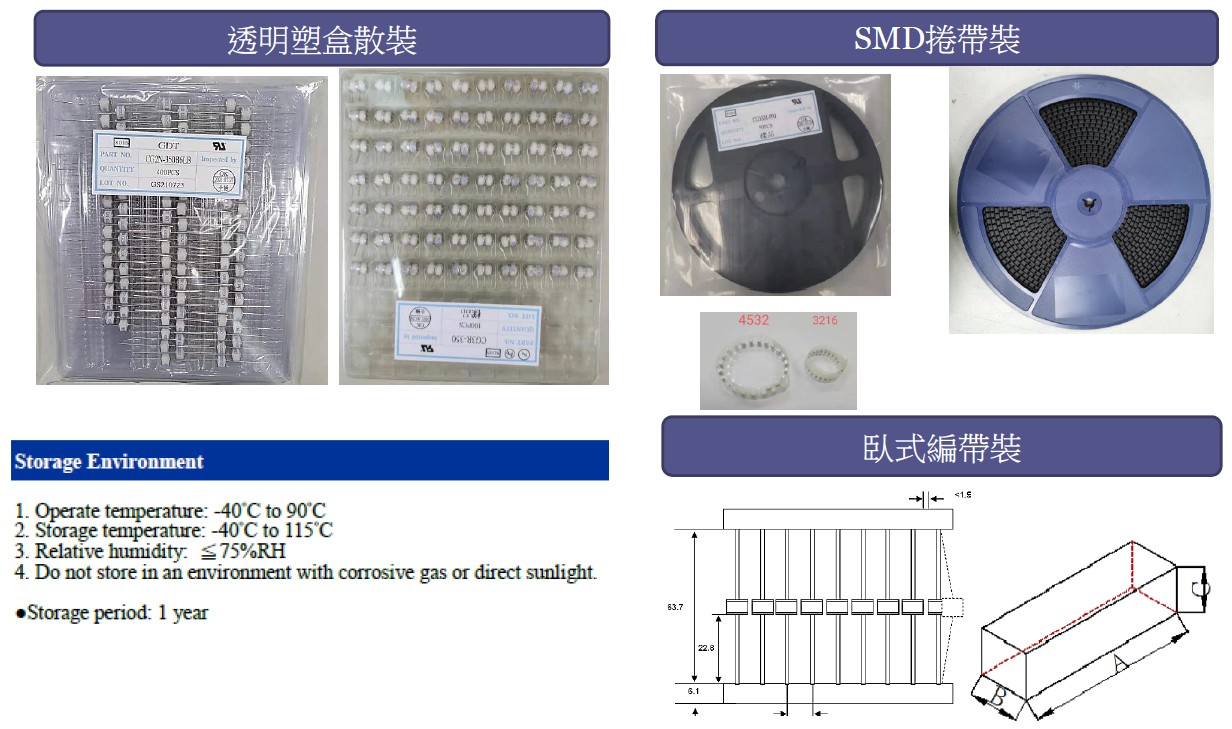

GDT 包裝方式

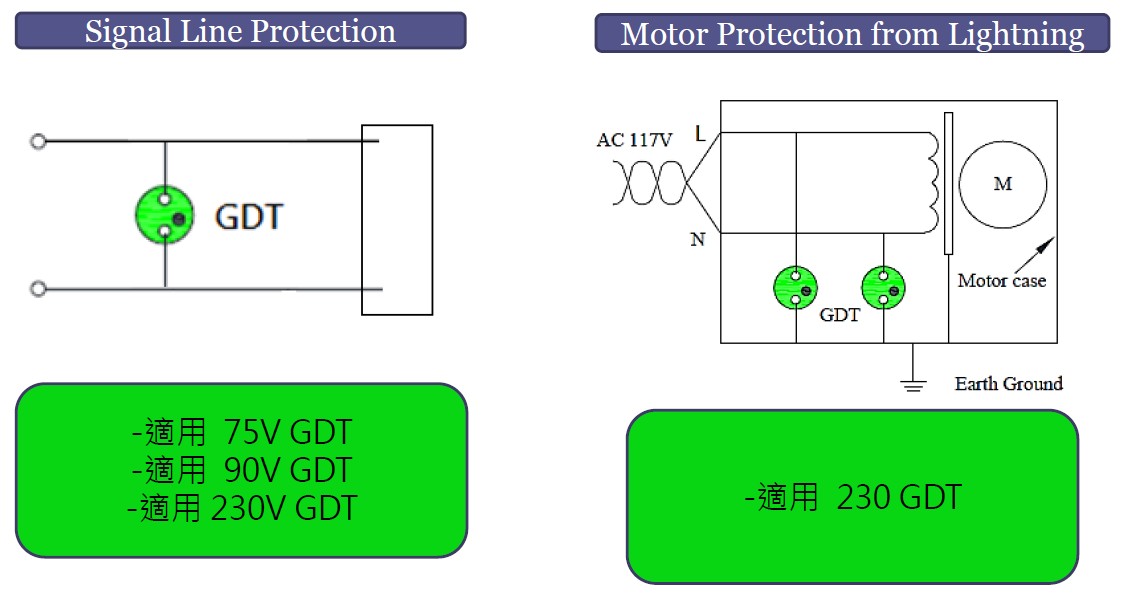

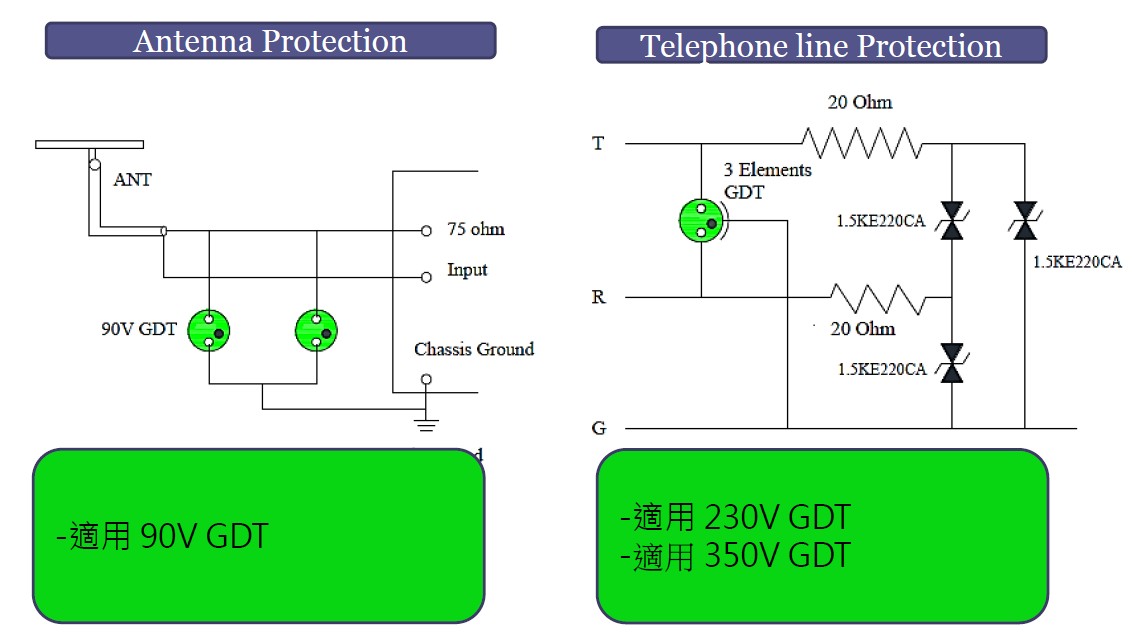

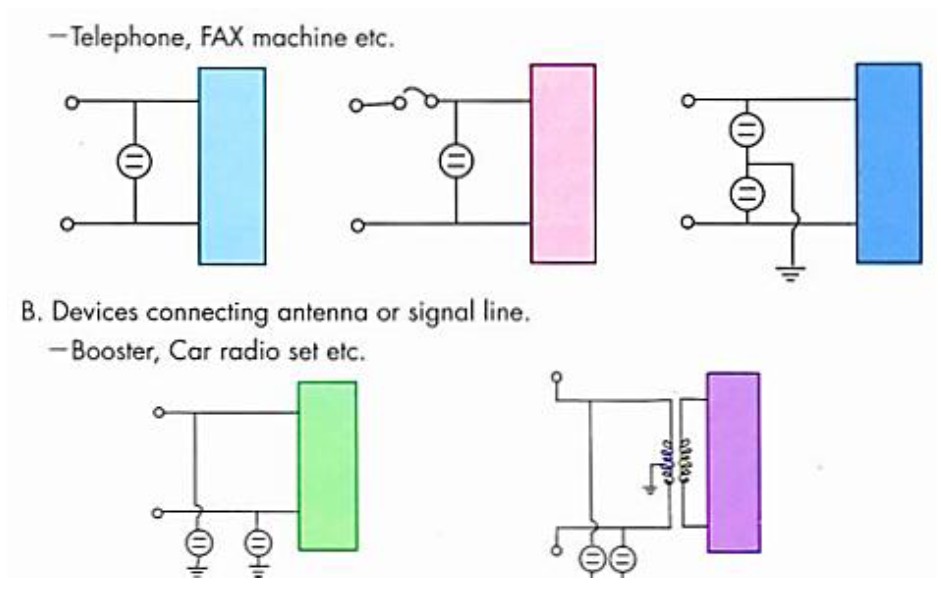

典型應用 Typical Application

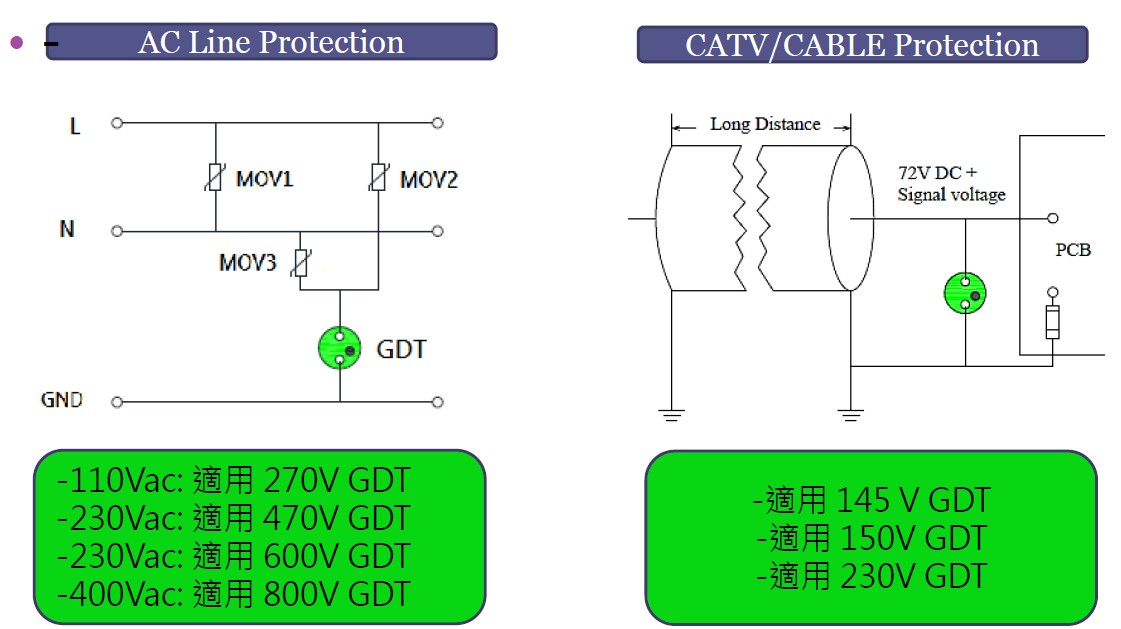

典型應用 Typical Application

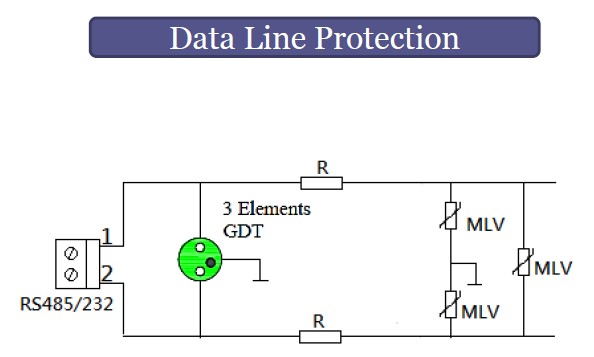

典型應用 Typical Application

典型應用 Typical Application


陶瓷氣體放電管選型指南
1.陶瓷氣體放電管的加入前提條件是陶瓷氣體放電管的直流擊穿電壓的下限值必須高於電路中的最大正常工作電壓，才能不致影響電路正常的工作。
2.陶瓷氣體放電管的過保持電壓盡可能高，保證電路中工作電壓不會引起持續導通現象。
當電路中的過電壓消失後，要確保陶瓷氣體放電管即時熄滅，否則會影響電路的正常運作。
3.確保陶瓷氣體放電管的衝擊擊穿電壓值必須低於電路中所能承受的最高暫態電壓值。
4.根據線路中可能竄入的衝擊電流強度，確定所選用放電管必須達到的耐衝擊電流能力。
5.必要時，陶瓷氣體放電管配上適當的短路裝置FS 裝置，也叫失效保護裝置。

陶瓷氣體放電管選型 注意事項
1.直流擊穿電壓選取應該參考電路的工作電壓，其電壓值應該大於被保護線路的最大工作電壓 。
2.脈衝擊穿電壓要考慮浪湧測試等級，一般浪湧測試波形的上升時間為微秒級的脈衝波形，如 8/20μs 電流波和 10/700μs
電壓波，與GDT 脈衝擊穿電壓測量電壓上升速率 1000V/ μs 為一個數量級，
如採用 10/700μs 的波形測試 4000V GDT 的脈衝擊穿電壓要小於 4000V，這樣在測試時 GDT 才能導通。
3.GDT 由於擊穿電壓誤差大，一般不並聯使用在主電源電路中。
4.GDT 是一種開關型的過電壓保護器件，導通後電壓較低，
不能單獨應用於較高的電源線保護，可以在 GDT 上串聯 MOV 或 PTC等限制續流的問題；
5.要根據電路設計佈局選擇封裝形式。
GDT封裝的大小反應其防護等級大小，封裝越大耐衝擊電流的能力越強，防護等級就越高。

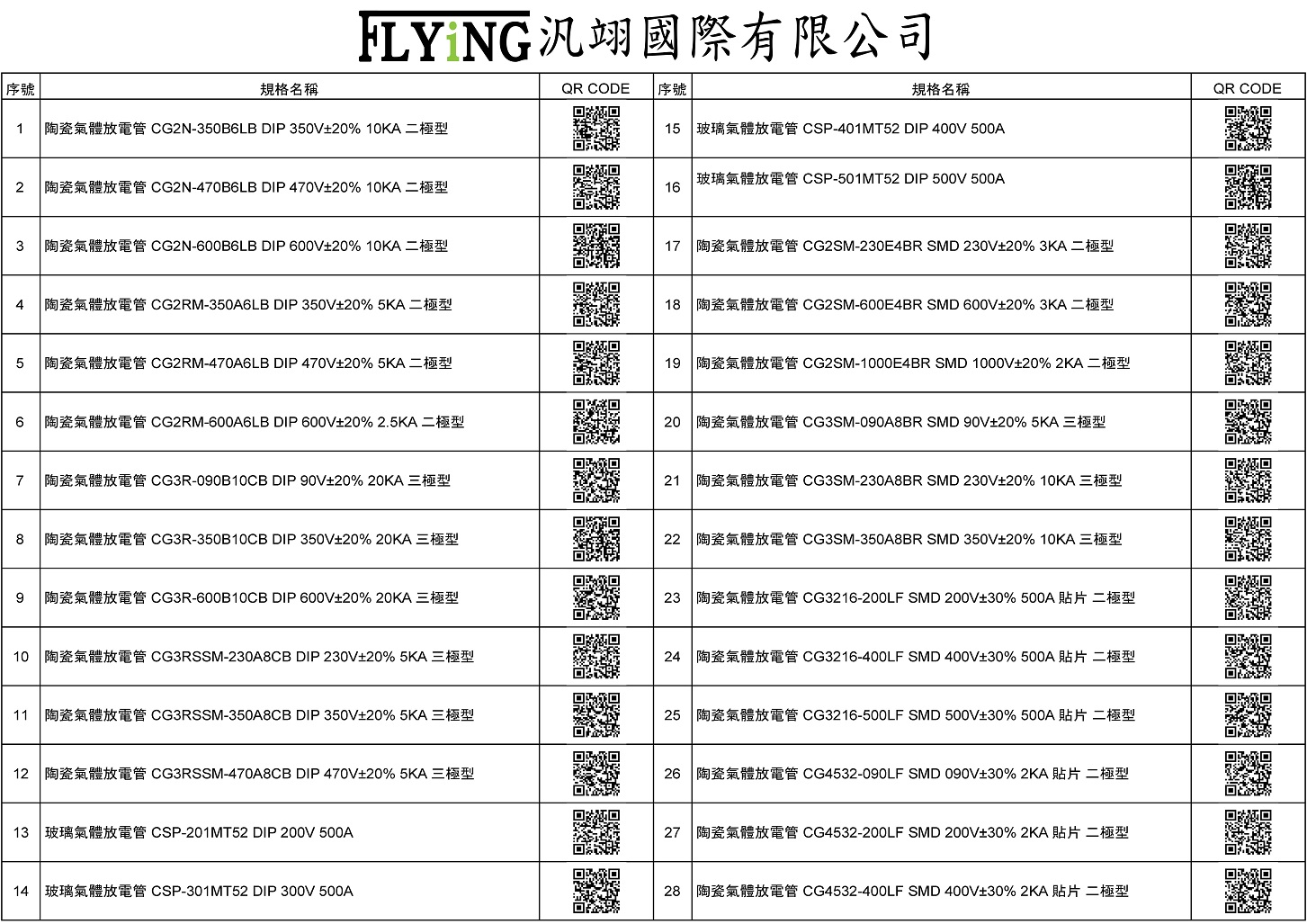

規格	規格名稱	數量	外觀
CG2N-350B6LB	CG2N-350B6LB 8X6 二極型 軸式引線(Axial L/W) 透明塑盒(散裝)	100
CG2N-470B6LB	CG2N-470B6LB 8X6 二極型 軸式引線(Axial L/W) 透明塑盒(散裝)	100
CG2N-600B6LB	CG2N-600B6LB 8X6 二極型 軸式引線(Axial L/W) 透明塑盒(散裝)	100
CG2RM-470A6LB	CG2RM-350A6LB 5.5X6 二極型 軸式引線(Axial L/W) 透明塑盒(散裝)	100
CG2RM-470A6LB	CG2RM-470A6LB 5.5X6 二極型 軸式引線(Axial L/W) 透明塑盒(散裝)	100
CG2RM-600A6LB	CG2RM-600A6LB 5.5X6 二極型 軸式引線(Axial L/W) 透明塑盒(散裝)	100
CG2SM-230E4BR	CG2SM-230E4BR 4.2X4 二極型 無引線 編帶	100
CG2SM-600E4BR	CG2SM-600E4BR 4.2X4 二極型 無引線 編帶	100
CG2SM-1000E4BR	CG2SM-1000E4BR 4.2X4 二極型 無引線 編帶	100
CG3R-090B10CB	CG3R-090B10CB 8X10 三極型 Radial Lead clip-in style 透明塑盒(散裝)	100
CG3R-350B10CB	CG3R-350B10CB 8X10 三極型 Radial Lead clip-in style 透明塑盒(散裝)	100
CG3R-600B10CB	CG3R-600B10CB 8X10 三極型 Radial Lead clip-in style 透明塑盒(散裝)	100
CG3RSSM-230A8CB	CG3RSSM-230A8CB 5X7.2 三極型 Radial Lead clip-in style 透明塑盒(散裝)	100
CG3RSSM-350A8CB	CG3RSSM-350A8CB 5X7.2 三極型 Radial Lead clip-in style 透明塑盒(散裝)	100
CG3RSSM-470A8CB	CG3RSSM-470A8CB 5X7.2 三極型 Radial Lead clip-in style 透明塑盒(散裝)	100
CG3SM-090A8BR	CG3SM-090A8BR 5X7.5 三極型 無引線 編帶	100
CG3SM-230A8BR	CG3SM-230A8BR 5X7.5 三極型 無引線 編帶	100
CG3SM-350A8BR	CG3SM-350A8BR 5X7.5 三極型 無引線 編帶	100
CG3216-200LF	CG3216-200LF 3216貼片 SMD捲裝	100
CG3216-400LF	CG3216-400LF 3216貼片 SMD捲裝	100
CG3216-500LF	CG3216-500LF 3216貼片 SMD捲裝	100
CG4532-090LF	CG4532-090LF 4532貼片 SMD捲裝	100
CG4532-200LF	CG4532-200LF 4532貼片 SMD捲裝	100
CG4532-400LF	CG4532-400LF 4532貼片 SMD捲裝	100
CSP-201MT52	避雷器CSP-201MT52	100
CSP-301MT52	避雷器CSP-301MT52	100
CSP-401MT52	避雷器CSP-401MT52	100
CSP-501MT52	避雷器CSP-501MT52	100
