DATE - 2022/02/18
CNR 防燃型壓敏電阻器 Thermally Cut-off MOVs
CNR防燃型壓敏電阻器T系列和F系列是應UL 1449 異常過電壓限制電流標準所設計開發的過熱保護型壓敏電阻器(MOV),它是由CNR優異的MOV晶片與防燃裝置組成,防燃裝置會在因外部異常過電壓及浪湧引起MOV導通進而熱失效時斷開。此防燃裝置與MOV晶片構成介面很近,故可實現快速熱切斷功能。與傳統採用溫度保險絲與MOV成品以緊貼或套熱縮管相比,本產品結構設計可擁有低的串聯等效電感,因此對浪湧過電壓的鉗位性能更佳。同時此兩個系列零件可採用波峰焊接,減少傳統方案上必須使用手工焊接工序的加工成本,從而簡化最終產品的裝配流程。

特徵 Feature
  • 符合UL 1449 異常過電壓限制電流測試要求
  • 較低的漏電流
  • 可使用波峰焊接/手工焊接
  • T系列擁有MOV故障指示引出線設計
  • 已獲美國/中國專利

應用 Applications
  • 安全插座
  • 智能電表
  • LED DRIVER
  • 家電
  • SPD 浪湧保護器
  • UPS
  • 逆變器
  • AC/DC電源供應器
​規格範圍 Max. Rating
  • 最大連續AC工作電壓: 130V to  680V
  • 最大連續DC工作電壓: 170V to  895V
  • 壓敏電壓Vn: 200 to 1100 Vdc
  • 最大脈衝電流Imax:@8/20us 4500A to 15000A
  • 絕緣電阻:>1000MΩ
  • 反應時間:<25ns
  • 操作環境溫度: -40℃ to +85℃
  • 儲存溫度: -40℃ to +125℃

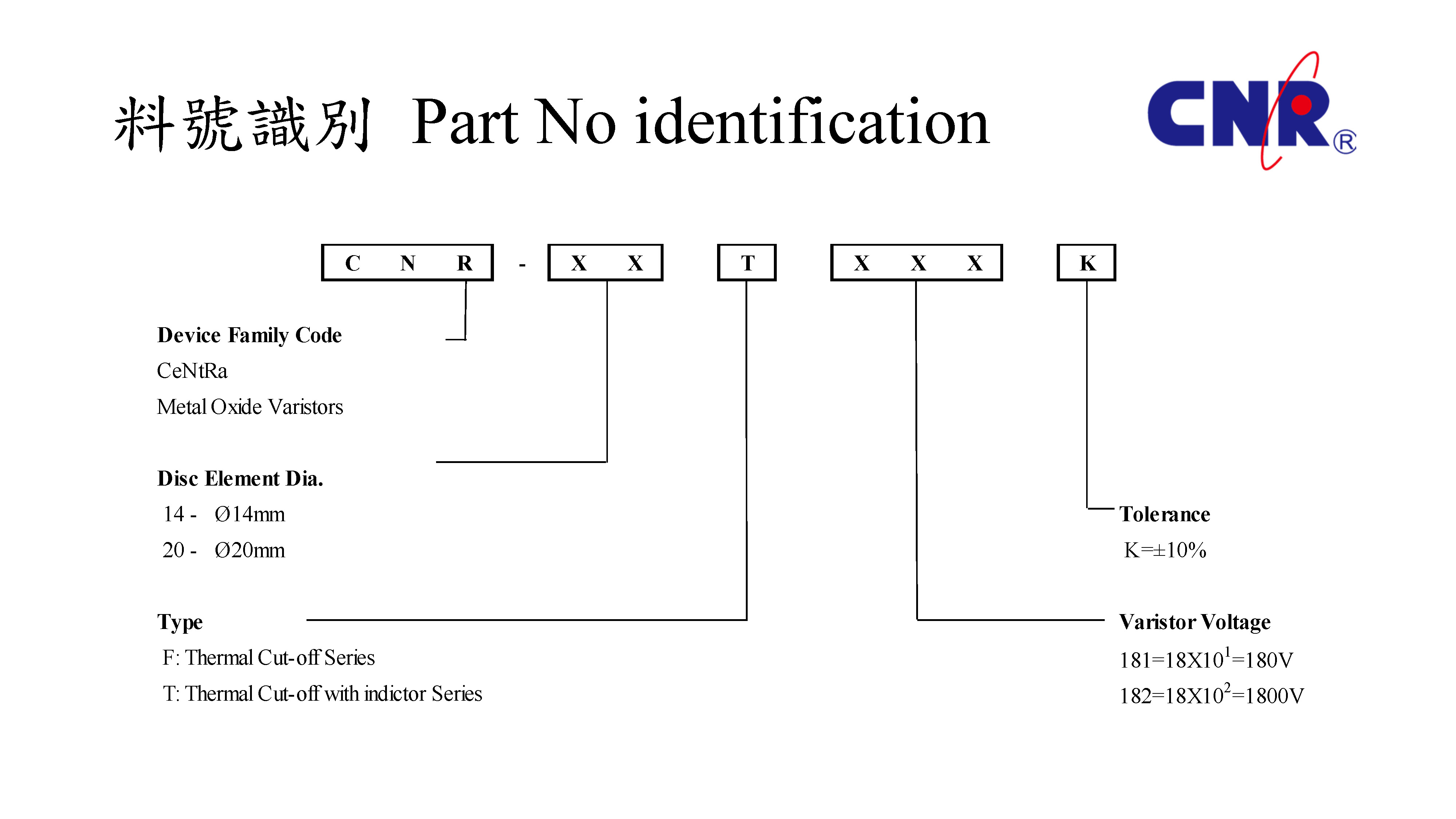

CNR-14T
​​
Part.NO Device
Marking		 Maximum
Allowable
Voltage		 Varistor
Voltage
(@1mA)​		 Clamping Voltage
@ Test Current
(@8/20µs)		 Maximum
Energy
(@10/1000µs)		 Maximum
Peak Current
​(@8/20µs)		 Rated
Power		 Typical
Capacitance
(@1KHz)
ACrms(V) Vn(Vdc) Min. Max. Vc(V) Ip(A) (J) (A) (W) (pF)
CNR-14T201K 14T201K 130 205 185 225 340 50 70 6000 0.6 770
CNR-14T221K 14T221K 140 220 198 242 360 50 78 6000 0.6 740
CNR-14T241K 14T241K 150 240 216 264 395 50 84 6000 0.6 700
CNR-14T271K 14T271K 175 275 247 303 455 50 99 6000 0.6 640
CNR-14T301K 14T301K 195 300 270 330 500 50 108 6000 0.6 600
CNR-14T331K 14T331K 210 330 297 363 550 50 115 6000 0.6 580
CNR-14T361K 14T361K 230 360 324 396 595 50 130 6000 0.6 540
CNR-14T391K 14T391K 250 390 351 429 650 50 140 6000 0.6 500
CNR-14T431K 14T431K 275 430 387 473 710 50 155 6000 0.6 450
CNR-14T471K 14T471K 300 470 423 517 775 50 175 6000 0.6 400
CNR-14T511K 14T511K 320 510 459 561 845 50 190 6000 0.6 350
CNR-14T561K 14T561K 350 560 504 616 915 50 190 6000 0.6 350
CNR-14T621K 14T621K 385 620 558 682 1025 50 125 4500 0.6 350
CNR-14T681K 14T681K 420 680 612 748 1120 50 130 4500 0.6 350
CNR-14T751K 14T751K 460 750 675 825 1240 50 143 4500 0.6 330
CNR-14T781K 14T781K 485 780 702 858 1290 50 148 4500 0.6 330
CNR-14T821K 14T821K 510 820 738 902 1355 50 157 4500 0.6 330
CNR-14T911K 14T911K 550 910 819 1001 1500 50 175 4500 0.6 300
CNR-14T102K 14T102K 625 1000 900 1100 1650 50 190 4500 0.6 300
CNR-14T112K 14T112K 680 1100 990 1210 1815 50 213 4500 0.6 300

CNR-20T
​​
Part.NO Device
Marking		 Maximum
Allowable
Voltage		 Varistor
Voltage
(@1mA)​		 Clamping Voltage
@ Test Current
(@8/20µs)		 Maximum
Energy
(@10/1000µs)		 Maximum
Peak Current
​(@8/20µs)		 Rated
Power		 Typical
Capacitance
(@1KHz)
ACrms(V) Vn(Vdc) Min. Max. Vc(V) Ip(A) (J) (A) (W) (pF)
CNR-20T201K 20T201K 130 205 185 225 340 100 140 10000 1 1700
CNR-20T221K 20T221K 140 220 198 242 360 100 155 10000 1 1600
CNR-20T241K 20T241K 150 240 216 264 395 100 170 10000 1 1500
CNR-20T271K 20T271K 175 275 247 303 455 100 190 10000 1 1300
CNR-20T301K 20T301K 195 300 270 330 500 100 215 10000 1 1200
CNR-20T331K 20T331K 210 330 297 363 550 100 228 10000 1 1100
CNR-20T361K 20T361K 230 360 324 396 595 100 255 10000 1 1100
CNR-20T391K 20T391K 250 390 351 429 650 100 275 10000 1 1100
CNR-20T431K 20T431K 275 430 387 473 710 100 303 10000 1 1000
CNR-20T471K 20T471K 300 470 423 517 775 100 350 10000 1 900
CNR-20T511K 20T511K 320 510 459 561 845 100 382 10000 1 800
CNR-20T561K 20T561K 350 560 504 616 915 100 382 10000 1 800
CNR-20T621K 20T621K 385 620 558 682 1025 100 220 6500 1 570
CNR-20T681K 20T681K 420 680 612 748 1120 100 230 6500 1 550
CNR-20T751K 20T751K 460 750 675 825 1240 100 255 6500 1 530
CNR-20T781K 20T781K 485 780 702 858 1290 100 265 6500 1 500
CNR-20T821K 20T821K 510 820 738 902 1355 100 282 6500 1 500
CNR-20T911K 20T911K 550 910 819 1001 1500 100 310 6500 1 480
CNR-20T102K 20T102K 625 1000 900 1100 1650 100 342 6500 1 460
CNR-20T112K 20T112K 680 1100 990 1210 1815 100 383 6500 1 400

CNR-14F
​​
Part.NO Device
Marking		 Maximum
Allowable
Voltage		 Varistor
Voltage
(@1mA)​		 Clamping Voltage
@ Test Current
(@8/20µs)		 Maximum
Energy
(@10/1000µs)		 Maximum
Peak Current
​(@8/20µs)		 Rated
Power		 Typical
Capacitance
(@1KHz)
ACrms(V) Vn(Vdc) Min. Max. Vc(V) Ip(A) (J) (A) (W) (pF)
CNR-14F201K 14F201K 130 205 185 225 340 50 70 6000 0.6 770
CNR-14F221K 14F221K 140 220 198 242 360 50 78 6000 0.6 740
CNR-14F241K 14F241K 150 240 216 264 395 50 84 6000 0.6 700
CNR-14F271K 14F271K 175 275 247 303 455 50 99 6000 0.6 640
CNR-14F301K 14F301K 195 300 270 330 500 50 108 6000 0.6 600
CNR-14F331K 14F331K 210 330 297 363 550 50 115 6000 0.6 580
CNR-14F361K 14F361K 230 360 324 396 595 50 130 6000 0.6 540
CNR-14F391K 14F391K 250 390 351 429 650 50 140 6000 0.6 500
CNR-14F431K 14F431K 275 430 387 473 710 50 155 6000 0.6 450
CNR-14F471K 14F471K 300 470 423 517 775 50 175 6000 0.6 400
CNR-14F511K 14F511K 320 510 459 561 845 50 190 6000 0.6 350
CNR-14F561K 14F561K 350 560 504 616 915 50 190 6000 0.6 350
CNR-14F621K 14F621K 385 620 558 682 1025 50 125 4500 0.6 350
CNR-14F681K 14F681K 420 680 612 748 1120 50 130 4500 0.6 350
CNR-14F751K 14F751K 460 750 675 825 1240 50 143 4500 0.6 330
CNR-14F781K 14F781K 485 780 702 858 1290 50 148 4500 0.6 330
CNR-14F821K 14F821K 510 820 738 902 1355 50 157 4500 0.6 330
CNR-14F911K 14F911K 550 910 819 1001 1500 50 175 4500 0.6 300
CNR-14F102K 14F102K 625 1000 900 1100 1650 50 190 4500 0.6 300
CNR-14F112K 14F112K 680 1100 990 1210 1815 50 213 4500 0.6 300

CNR-20F
​​
Part.NO Device
Marking		 Maximum
Allowable
Voltage		 Varistor
Voltage
(@1mA)​		 Clamping Voltage
@ Test Current
(@8/20µs)		 Maximum
Energy
(@10/1000µs)		 Maximum
Peak Current
​(@8/20µs)		 Rated
Power		 Typical
Capacitance
(@1KHz)
ACrms(V) Vn(Vdc) Min. Max. Vc(V) Ip(A) (J) (A) (W) (pF)
CNR-20F201K 20F201K 130 205 185 225 340 100 140 10000 1 1700
CNR-20F221K 20F221K 140 220 198 242 360 100 155 10000 1 1600
CNR-20F241K 20F241K 150 240 216 264 395 100 170 10000 1 1500
CNR-20F271K 20F271K 175 275 247 303 455 100 190 10000 1 1300
CNR-20F301K 20F301K 195 300 270 330 500 100 215 10000 1 1200
CNR-20F331K 20F331K 210 330 297 363 550 100 228 10000 1 1100
CNR-20F361K 20F361K 230 360 324 396 595 100 255 10000 1 1100
CNR-20F391K 20F391K 250 390 351 429 650 100 275 10000 1 1100
CNR-20F431K 20F431K 275 430 387 473 710 100 303 10000 1 1000
CNR-20F471K 20F471K 300 470 423 517 775 100 350 10000 1 900
CNR-20F511K 20F511K 320 510 459 561 845 100 382 10000 1 800
CNR-20F561K 20F561K 350 560 504 616 915 100 382 10000 1 800
CNR-20F621K 20F621K 385 620 558 682 1025 100 220 6500 1 570
CNR-20F681K 20F681K 420 680 612 748 1120 100 230 6500 1 550
CNR-20F751K 20F751K 460 750 675 825 1240 100 255 6500 1 530
CNR-20F781K 20F781K 485 780 702 858 1290 100 265 6500 1 500
CNR-20F821K 20F821K 510 820 738 902 1355 100 282 6500 1 500
CNR-20F911K 20F911K 550 910 819 1001 1500 100 310 6500 1 480
CNR-20F102K 20F102K 625 1000 900 1100 1650 100 342 6500 1 460
CNR-20F112K 20F112K 680 1100 990 1210 1815 100 383 6500 1 400
