CNR 突波吸收器，UL安規認證第4版，及中湧浪，高湧浪/耐燃型 產品介紹
親愛的客戶
平安 順心
平安 順心
非常感謝您長期對 FLYiNG 提攜，對於日新月異產品的變化，
FLYiNG 繼續為您帶來更多及更新穎的零件產品提供給您參考，
希望能與您共同攜手創造更趨理想的一年，亦提供您更滿意的服務。

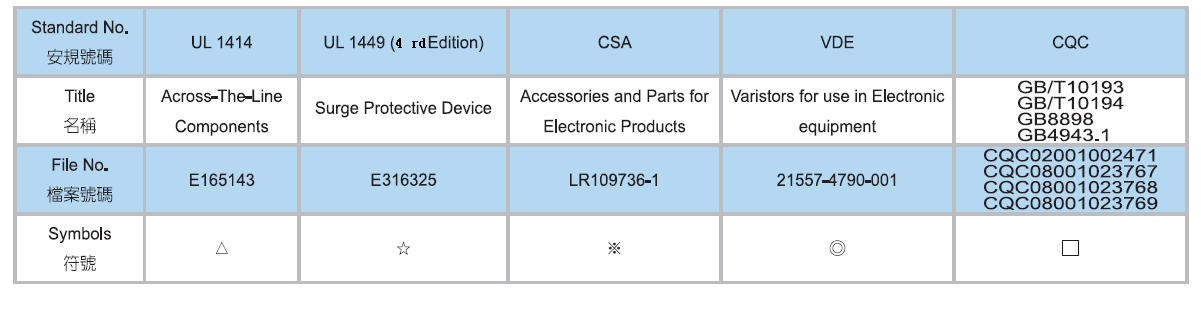

CNR 領先業界，推出UL安規認證第4版，
及中湧浪，高湧浪/耐燃型，突波吸收器 產品介紹。
FLYiNG 已上傳77項突波吸收器資訊，請點選查詢庫存及規格書。
Varistor 或 Voltage Dependent Resistor，縮寫VDR，又稱變阻器、變阻體或突波吸收器，
是一種具有顯著非歐姆導體性質的電子元件，電阻值會隨外部電壓而改變，
因此它的電流-電壓特性曲線具有顯著的非線性。
壓敏電阻廣泛的被應用在電子線路中，來防護因為電力供應系統的暫態電壓突波所可能對電路的傷害。
當高壓來到時，壓敏電阻的電阻降低而將電流予以分流，因而保護了敏感的電子元件。
壓敏電阻它的電阻會因兩端電壓之不同而改變，也就是說，英文名稱 Varistor 得名於 Variable（會變的）
+ Resistor（電阻）兩字的結合，也稱為 VDR (Voltage Dependent Resistor)。
變阻器通常用來保護電子電路，防止受到過大的暫態電壓破壞或干擾。
雖然壓敏電阻(變阻器)的英文 Varistor 字源來自「可變」與「電阻」兩字，
但壓敏電阻與可變電阻這兩個名詞指的是完全不同的兩種零件，請勿混淆。
可變電阻是一種歐姆導體(電流-電壓特性曲線是線性的)，
附帶一提的是:常見具有三個端子的可變電阻英文稱為電位計(potentiometer)，
至於較少見只有兩個端子的可變電阻英文稱為rheostat(沒有專屬譯名，可變電阻器)。
動作原理:突波吸收器之保護原理：壓敏電阻在預備狀態時，相對於受保護之電子組件而言，
具有很高的阻抗（數兆歐姆）而且不會影響原設計電路之特性。
但當瞬間突波電壓出現（超過突波吸收器之崩潰電壓時），
該突波吸收器之阻抗會變低（僅有幾個歐姆）並造成線路短路，也因此電子產品或較昂貴之組件受到保護。
1.何謂突波
在電子電路設計上，我們經常可以聽到 ""突波"" 這個名詞，但是 ""突波"" 的真正定義究竟為何？
所謂 ""突波"" ，顧名思義，就是 ""突如其來的電波"" ，它和 ""電流脈衝"" 、 ""電壓脈衝""
所表達的是相同的現象。
從示波器上來看，在穩定的電流或電壓波形中，如果看到特別突出的異樣波形或雜訊，
而且比正常的波幅要大上好幾倍甚至數十數百倍的波形，我們便可以將它判定為突波，
當然先決條件必須是你的示波器可以負荷這樣的突波才行。
2.突波的產生
一般來說，產生突波的主要原因有兩種：一種是由打雷閃電所產生的雷突波，
另一種是由電路開閉所造成的開閉突波。
雷突波是由自然界所產生的，因此如果你所設計的電路必須在容易產生打雷的地區使用時，
那麼加入適當的過載保護是絕對有其必要的；開閉突波是電路導通的瞬間所產生的突波，
當突波產生的時候，如果你所設計的電路中並沒有所謂的 ""突波保護"" ，
那麼電路便容易因開閉突波而產生誤動作，
嚴重一點的狀況可能會導致電路因過載而損壞，或因長時間接受突波的干擾而使電子零件的壽命減短，
因此在電路設計上，我們必須儘量避免突波的產生，如果不能避免，則必須加入吸收突波的機制。
容易產生突波的電子零件，以控制電路開閉的相關零件為主，
其中包含繼電器(Relay)、開關(switch)、螺管線圈(solenoid)、保險絲(Fuse)、而 IC 中含有閘流體
(thyristor)的開閉控制元件，或是用電晶體所作的交換式穩壓器，...
只要有關於開閉控制的多數元件都是突波的產生源。
挑選步驟：
1.確認使用系統電壓正常波動範圍的上限值，故障條件下最高態電壓及持續時間。
2.確認使用系統沖擊源的沖擊電壓峰值和源阻抗或沖擊電流，沖擊波的時間寬度，沖擊出現的頻度。
3.確認被保護對象的耐壓水平。
3.確認被保護對象的耐壓水平。
4.確認被保護對象的允許的壓敏電阻的固有電容和阻性漏電流。
5.確認壓敏電阻的安裝尺寸，確定壓敏電阻的外觀尺寸。
6.確認符合安規技術規範要求及相關標準要求。
6.確認符合安規技術規範要求及相關標準要求。
7.選定壓敏電阻後，進行模擬試驗，確認設計過程中沒有考慮到的因素。
8.進行可靠度試驗，做最後肯定。
8.進行可靠度試驗，做最後肯定。
應用於:電源供應器、監視器、通信設備、安定器應用領域、
電源端子的突波防護、介面端子的突波防護、如電話線介面等。
消費性產品、液晶電視、微波爐、照明設備、機上盒、
冷氣機、洗衣機、冰箱、電子鍋、
汽車電子、汽車安全設施、汽車車身控制管理、汽車發動機控制管理、
汽車驅動控制管理、汽車混合動力汽車的發動機、汽車導航系統、
電源與工業用設備、電湧保護器、數顯表、電機，壓縮機、
變壓器，變流器電源，不斷電系統、
通訊設備、無線網路、網絡設備、電信服務器、電纜調製解調器、
非對稱數位用戶線路調製解調器、用戶專用交換機和按鍵電話系統、
再生能源應用、太陽能發電、風力發電、智慧電表與能源管理系統。
