圖片僅供參考
| FLYiNG 零件編號 | BUAC9J3C |
| FLYiNG 庫存現貨 | 145 |
| 製造商 | FLYING |
| 製造商零件編號 | BUAC-9J3C |
| 說明 | 蜂鳴器 電磁式-它激式BUAC-9J3C |
| 無鉛狀態 / RoHS 指令狀態 | RoHS |
| 訂購數量 | NTD 單價 / PCS |
| 1~9 | 17 |
| 10~99 | 15 |

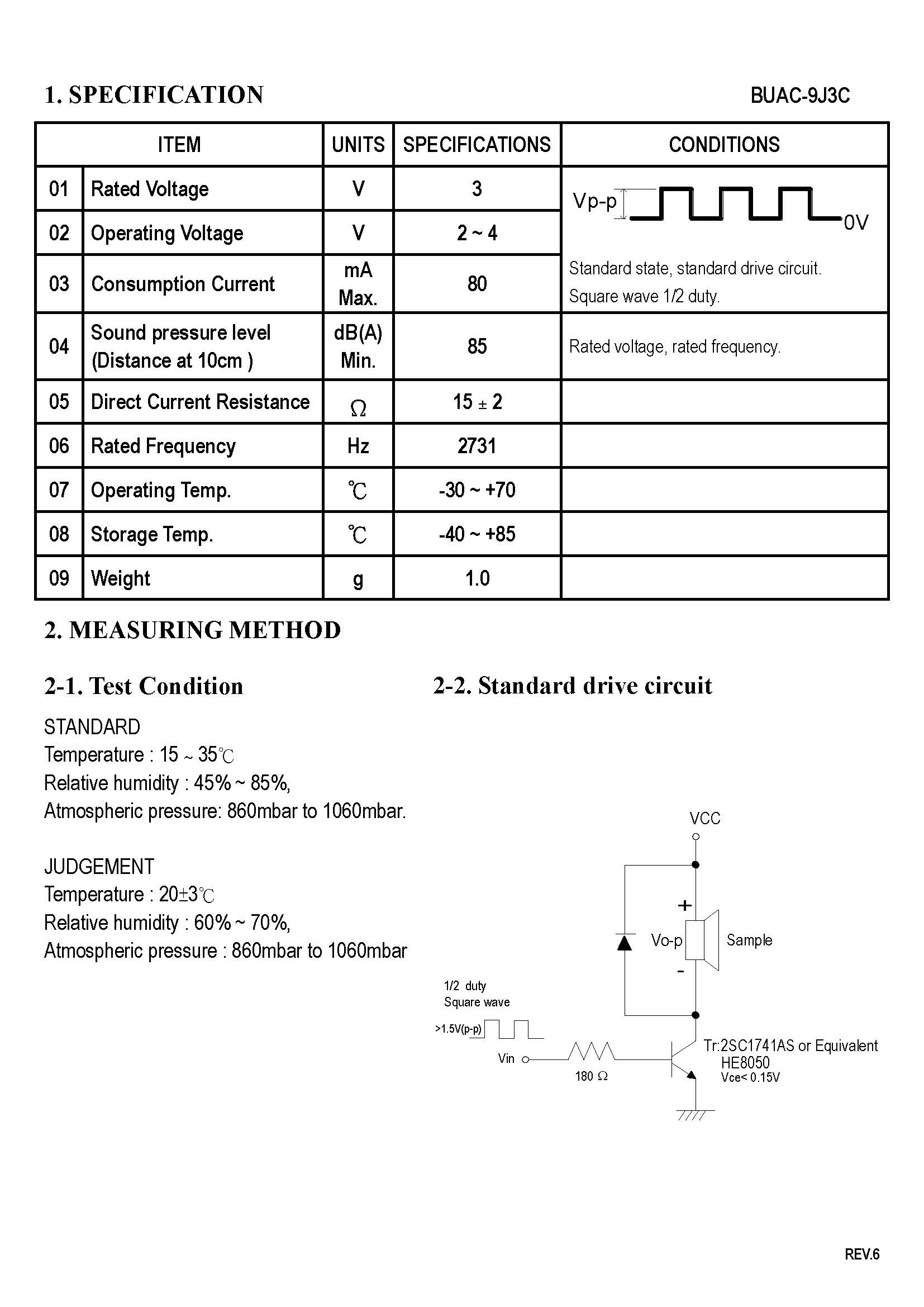

| 種類 | 電磁式 |
| 規格 | 它激式 |
| 型號 | BUAC-9J3C |
| 額定電壓 | 3V |
| 工作電壓 | 2~4V |
| 頻率 | 2731HZ |
| 分貝 | 85dB |

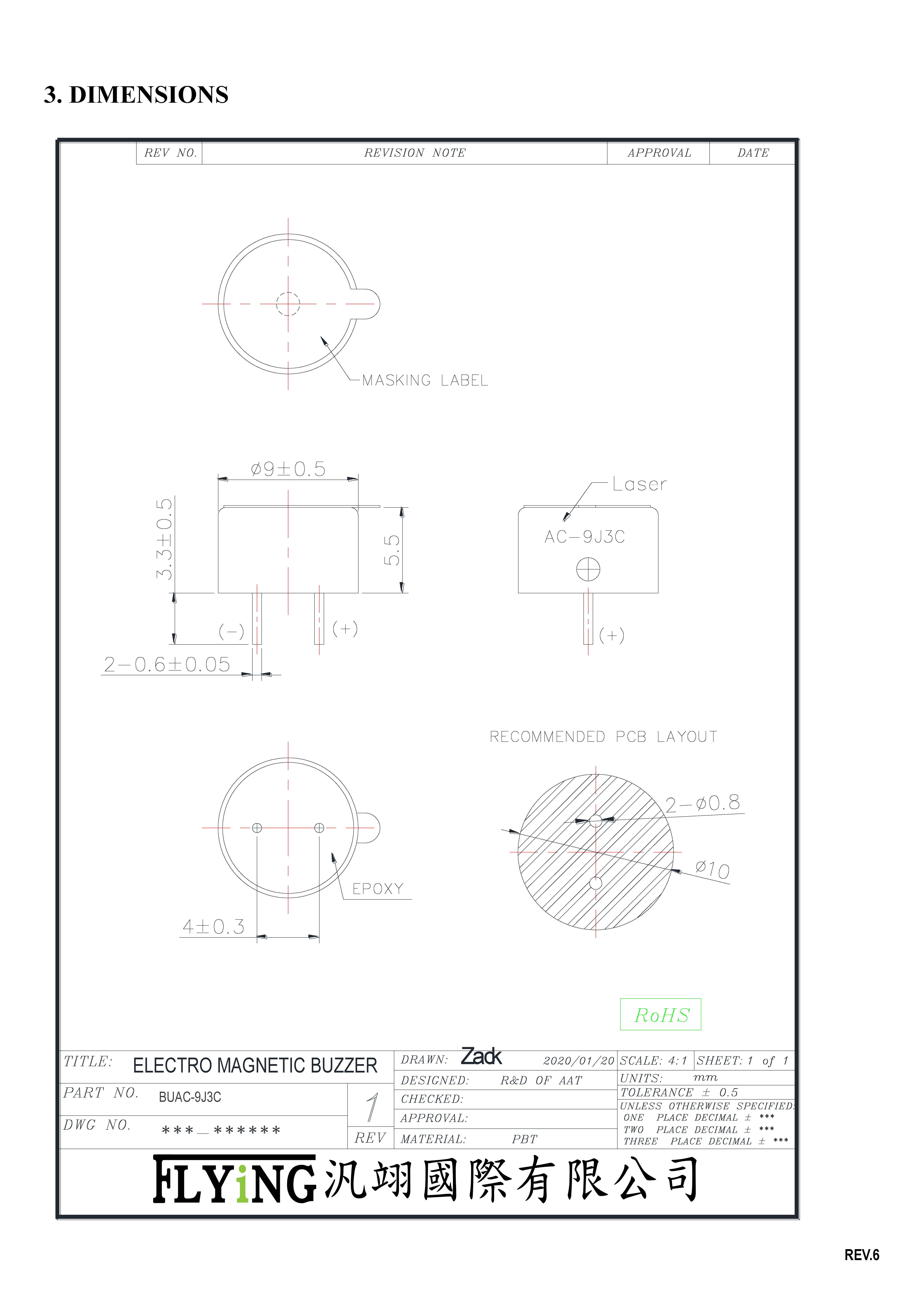

| 圓徑 | 9mm |
| 高度 | 5.5mm |
| 腳距 | 64mm |
| 工作溫度 | -30~+85°C |
| 標準包裝數量 | 150/盤 |
FLYING專注於銷售高品質的電聲元件（蜂鳴器、喇叭、麥克風、受話器、警報器......）。我們結合最新的科技知識和專業技術，利用最尖端儀器設備和精密組裝，發展適用於電子產業所需要的產品和解決方案。
FLYING有充足的實務經驗與技術，在業界裡更是位於領先的地位，敝公司可提供高品質電聲產品及相關電子終端的應用技術服務。我司產品應用領域包括在電腦、通訊、車載、醫療設備、安防、不間斷電源、藍牙終端、GPS、家用電器......等消費性電子產品，在品質上我司更以積極不懈的探究精神，針對產品循序進行製程整合與品質改善，屆以提升質量管理的績效。
1. 我該選擇電磁式還是壓電式蜂鳴器?
電磁式蜂鳴器是由電流驅動。它的聲振動是由電磁力產生，電磁力隨電流的增大而增大。另一方面，壓電蜂鳴器是由電壓供電。它的聲振動是由壓電力產生，壓電力隨著電壓的增大而增大。
因此，電磁式蜂鳴器的特點是輸入電壓低，最小為1.5V，體積更小，但消耗電流更大，從40mA到150mA不等。另一方面，壓電蜂鳴器的特點是低輸入電流最小為1毫安到10毫安，更高的聲壓級，但更高的驅動電壓至少為3V。
建議客戶根據他們的電路特性，以及他們希望驅動蜂鳴器的能量類型來決定。根據經驗，如果電力是由電池提供的，比如在便攜式設備中，那麼我們推薦壓電蜂鳴器;如果電源是恆定的，例如在個人電腦或汽車報警器中，那麼我們建議使用電磁式蜂鳴器。
2. 我該選擇自激還是他激式蜂鳴器?
聲波振動是由交流電或電壓產生的，這意味著蜂鳴器的功率輸入必須是交流電，交流電同時也作為音頻信號。對於換能器，客戶端通過外部音頻模塊或振盪器產生的交流音頻信號為換能器供電;對於指示器，由於它們有固定頻率的內置振盪器，客戶使用直流電源供電。直流源隨後通過傳感器的內置電路處理成交流音頻信號。
因此，如果客戶提供交流音頻信號，我們建議使用變頻器;如果客戶提供直流電源，則我們推薦指標。
3. 我該選擇喇叭還是蜂鳴器?
微型揚聲器的特點是頻響更寬、更平，適用於音樂和語音輸出。蜂群的頻率響應比較陡峭，所以它們通常在特定的頻率上工作，以達到最大的聲壓級。此外，蜂鳴器和微型揚聲器的膜片是不一樣的，後者的膜片更能產生低頻。
然而，蜂鳴器相對於微型揚聲器的優勢在於它們的SPL輸出是共振頻率。例如，一個12mm的蜂鳴器在2.4kHz的諧振頻率下可以產生90dB的聲壓級，而一個12mm的微型揚聲器在2.4kHz的諧振頻率下只能產生75dB的聲壓級，沒有明顯的失真。綜上所述，蜂鳴器能夠在特定的頻率下驅動最大的聲音輸出，而微型揚聲器能夠在更大的頻率範圍內產生一致的聲音輸出。
4. 如何設計蜂鳴器的驅動電路?
壓電蜂鳴器作為電容性負載應循環充電和放電。提醒用戶在一個循環中放電蜂鳴器，這通常可以通過在蜂鳴器上並聯一個電阻來實現。
作為感應負載的電磁蜂鳴器應配有適當的放大器，如晶體管。晶體管必須承受三倍於磁性蜂鳴器額定電流的壓力。例如，如果一個磁性蜂鳴器的額定電流是100毫安，那麼晶體管必須能夠承受300毫安。此外，建議客戶將一個二極管與磁性蜂鳴器並聯，以避免噪音並保護周圍的電路。由於感應負載具有反電動勢，必須用二極管來消除它，最好是用肖特基二極管。
一般來說，讓蜂鳴器產生連續的聲音是很簡單的，因為客戶只需要保證連續的操作。斷斷續續的聲音，指示燈利用內置的開關電路產生斷斷續續的聲音;開關電路可設計為快速間歇聲或慢間歇聲。另一方面，傳感器需要客戶端發送開關信號，這是由定制的模塊或振盪器產生的。
5. 如何決定蜂鳴器規格?
通常蜂鳴器由3V(其係列包括3.3V和3.6V)、5V和12V供電;1.5V、24V、220V比較少見。蜂鳴器的尺寸從4mm到55mm不等，並有不同的安裝類型，如電線、dip和SMD。
聲音輸出按用途分為提醒聲、報警聲和報警聲三種。提示音，SPL在70dB左右。提醒音用於不顯眼地提醒用戶已完成的動作(如點擊平板電腦)，過大的聲音會引起不適。對於警報聲音，SPL約為80dB，用於通知用戶正常或異常的產品行為，如機器被打開或電池電量不足。對於報警聲音，汽車喇叭的聲壓級在110dB左右，而緊急警報聲壓級在120dB以上。
6. 如何設計喇叭的驅動電路?
訊號並將其輸入微型揚聲器。典型的微型揚聲器由以下兩個放大器電路中的一個作為補充。首先，客戶使用ab類放大器，因為它更容易設計和更便宜，但它不是有效的，並產生多餘的熱量;為了解決這些問題，現在大多數客戶選擇d級放大器，它使用PWM將音頻信號發送到微型揚聲器。 d類放大器的優點是高效率和低熱，但同時也存在電磁干擾問題。
7. 如何決定喇叭的規格?
首先，客戶應該根據他們的輸入電源來決定。 3.3V電源(如手機採用降壓轉換電池源)一般選用4歐姆或8歐姆微型揚聲器。 4歐姆揚聲器的輸入功率一般為0.5W;對於8歐姆的揚聲器，輸入功率一般為1.0W。對於5.0V電源(如USB提供的電源)，客戶通常選擇輸入功率為1.5W的4歐姆揚聲器，或輸入功率為2W的8歐姆揚聲器。
考慮到揚聲器的尺寸，在其他條件相同的情況下，尺寸越大，聲音效果越好。建議客戶避免使用非圓形微型揚聲器。由於聲波通常是球形的，非圓形的揚聲器可能會產生兩個共振頻率，一個在中間，另一個由非圓形的輪廓產生。這可以防止頻率響應變平。然而，在機械設計限制揚聲器形狀的情況下，客戶可以選擇橢圓形或矩形揚聲器，以最大限度地提高聲壓級。這在個人電腦、手機、顯示器或電視應用程序中很常見。
8. 我該選擇電容式麥克風還是MEMS麥克風?
駐極電容器麥克風(ECMs)有多種終端類型，從線、dip到SMD類型，而MEMS(微電子機械)麥克風只有SMD類型。 ECMs的另一個優點是它更便宜，使用更簡單。但是，如果客戶喜歡更小的尺寸、更少的噪音、更能抵抗熱衝擊、機械衝擊和靜電干擾，建議他們選擇MEMS麥克風。許多高端消費電子產品現在使用MEMS麥克風。我們的團隊樂於協助客戶設計MEMS麥克風驅動電路。
9. 輸入音頻訊號時要注意什麼?
建議將方形信號輸入蜂鳴器，因為正弦信號會影響蜂鳴器的輸出聲壓級和振動。此外，純正弦信號很難產生，因為失真的正弦信號也會產生噪聲。客戶可以通過調整方波的佔空比來控制SPL: 50%的佔空比產生最大的SPL, 1%的佔空比產生最小的SPL。以上指示適用於蜂鳴器以額定頻率工作時。
建議把正弦信號輸入微型揚聲器。蜂鳴器由於其振動機制能夠承受方形信號，而微型揚聲器在輸入方形信號很長一段時間後可能會出現線圈燒毀的情況。因此，客戶被建議將正弦信號應用到微型揚聲器上，以產生對人耳更舒適的嗶嗶聲。
從技術上講，當涉及到傅里葉變換時，正弦信號是“純”信號，只由它的基頻組成。方形信號包括它的基頻和它的奇諧波頻率，這給人的耳朵增加了一個類似噪音的元素。
10. 如何提高音量?
(1)縮短距離
聲壓級隨著聲源距離的減小而增大。根據聲學公式a1，當客戶端到聲源的距離減少一半時，聲壓級增加6dB。
(2)增加輸入功率
SPL隨著輸入功率的增大而增大。根據聲學公式a2，當客戶端輸入功率增加一倍時，例如通過提高輸入電壓，SPL增加了3dB。
(3)使聲波反射
從理論上講，在聲源周圍放置擋板會使聲壓級增加6dB到18dB3。但實際上由於違反了理論假設，SPL的增加是變化的。其原理是，擋板反射和集中聲波，提高其強度，從而提高聲壓級。把聲源放在封閉或通風的盒子裡也會產生類似的效果。我們的團隊很樂意為客戶提供聲學產品的機械設計方面的建議，以改善反射和共鳴。
(4)加大振膜
膜片越大，它推動的空氣越多，聲壓級就越高
(5)加大振動力
以下方法可以在研發階段使用，但在產品製作完成後不能執行。對於微型揚聲器、接收器和磁性蜂鳴器，可以增加更多的線圈，用更好的磁鐵代替，或者優化磁路來提高電磁力。對於壓電蜂鳴器，可以選擇具有更好壓電響應的晶體。其他方法包括選擇合適的膜片材料或改變膜片的固定方式。
(6)使產品發音在共振頻率(f0)
每個單體都有他的發音最大聲的頻率點，單體裝上機構後此頻率點會改變，可由我司測試出最佳的頻率範圍
腳註:
1. 聲壓與到聲源的距離成反比。聲壓級與聲壓呈對數關係。當距離減少一半時，聲壓就會增加一倍。 SPL增加了20*log(2) dB，大約是6dB。
2. 聲功率與距離的平方成反比。根據腳註1，我們推斷，當輸入功率翻倍時，聲壓就變成了“2的平方根”乘以它的原始值。因此，SPL增加了20*log(2^(1/2)) dB，大約是3dB。
3.考慮一個演講者在一個大的自由領域。如果客戶在揚聲器後面放置一個大的擋板，理論上SPL的增加將接近6dB;如果客戶先放置兩個大的擋板，使它們之間的夾角為90度，然後將揚聲器放在兩個擋板之間，理論上SPL增加將接近12dB;如果客戶將三個擋板排列在一起，而不是像一個角落，然後將揚聲器放在角落裡，理論上SPL的增加將接近18dB。
11. 當我極性接反會發生什麼?
（1）蜂鳴器
對於同軸換能器，反向極性沒有影響；對於矩陣指針，它們不會起作用，並容易受到燒毀的電路；磁性換能器的反極性降低了幾個dBs；對於磁性指示 器來說，它們不會起作用，而且容易燒壞電路。
（2）微型揚聲器
對於單微揚聲器反向極性沒有影響；對於雙揚聲器這樣的微型揚聲器陣列，如果兩個揚聲器中的一個偏置相反的極性，來自兩個源的聲波可能會由於乾擾而相互抵消。這可能會 導致聲壓級的降低，特別是在擴展方面。
（3）麥克風
對於駐極電容麥克風（ECMs），反極性可能會降低靈敏度下降幾十個單位，由於不活躍的場效應晶體管。MEMSmics可能會遇到同樣的問題，但是它們的SMT組裝過程減少了錯誤極 性的可能性。
推出MEMS麥克風
敝司目前也提供MEMS微機電麥克風，MEMS更加耐溫、耐震動撞擊、體積更小、雜訊更低，且價格堪比電容式麥克風。
以下為敝司MEMS的產品說明，若有需求敬請洽詢E-mail service@flying1688.com
