二極體	SMD 齊納二極體 SMD Zener Diodes
製造商	PANJIT
系列	MMSZ
原廠料號	MMSZ5229B
說明	ZENER 1/2W 4.3V SOD-123
功率	1/2W
Vz - Zener 電壓	4.3V
Zener Voltage Min	4.09V
Zener Voltage Max	4.52V
電壓公差	±5%
阻抗(最大值)(Zzt)	22 Ohm
電流 - 逆向漏電 @ Vr	5µA @ 1V
工作溫度	-55°C ~ +150°C Operating Junction Temperature Range
封裝／外殼	SOD-123
安裝類型	表面黏著式 SMD
無鉛狀態	RoHS 2011/65/EU directive / 無鹵
備註	Zener Voltages from 2.4~51V
標準包裝數量	3000/REEL 捲軸

PANJIT

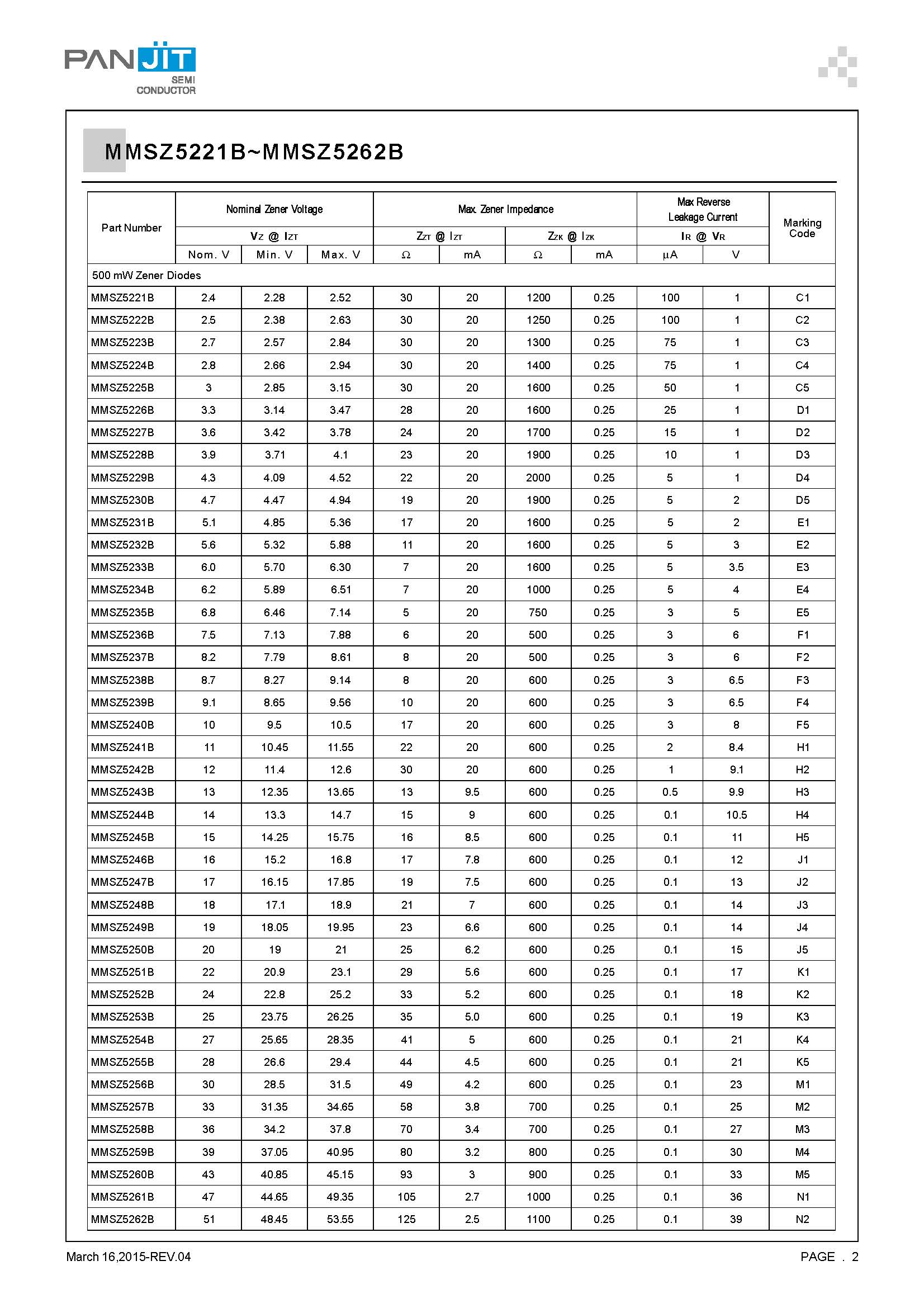

MMSZ5221B~MMSZ5262B

SURFACE MOUNT SILICON ZENER DIODES

VOLTAGE:2.4 to 51 Volt
POWER:500 mWatt

FEATURES
Planar Die construction
500mW Power Dissipation
Ideally Suited for Automated Assembly Processes
Lead free in compliance with EU RoHS 2011/65/EU directive
Green molding compound as per IEC61249 Std.(Halogen Free)

MECHANICAL DATA
Case: SOD-123,Molded Plastic
Terminals: Solderable per MIL-STD-750, Method 2026
Approx. Weight: 0.0003 ounce,0.0103 gram


---

ZD 齊納二極體，是利用二極體在逆向電壓作用下的稽納擊穿（崩潰）效應，

製造而成的一種具有穩定電壓功能的電子技術元件，因此又稱為「穩壓管」。

一般二極體順向導通時電壓可維持在0.7V，可提供穩定的電壓，但如果我們需要更大的電壓時，

則需串聯很多的二極體，使用上不是很方便。

如果二極體逆向偏壓很大時，會發生崩潰現象，此現象和順向導通時情況類似，

都有穩壓穩流的特性，所以利用這個特性發明了這種特殊的二極體——稽納二極體。

優點:稽納二極體可以簡化電路，如上所說，如果需要多顆二極體串聯的電路，則可以用稽納二極體來簡化電路。

稽納二極體的這些特性，在電壓比較器、直流穩壓電源等方面有廣泛的應用。

ZENER的產品可應用在以下產品上:各式手機、相機或筆電充電器各式電腦、監視器或警報器電源供應器。
