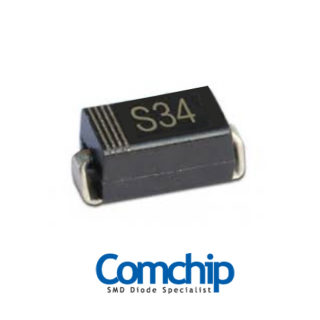

圖片僅供參考
Schottky Diodes SS34WF-HF 3A 40V SOD-123FL
| 附件下載 | |
| 商品名稱 | SMD 蕭特基二極體 SMD Schottky Diodes |
| 訂購數量 | |
| 依數量訂價 | 8 NTD |
| FLYiNG 零件編號 | DSSS34WFHFCC |
| FLYiNG 庫存現貨 | 10 |
| 製造商 | COMCHIP |
| 製造商零件編號 | SS34WF-HF |
| 說明 | Schottky Diodes SS34WF-HF 3A 40V SOD-123FL |
| 無鉛狀態 / RoHS 指令狀態 | RoHS / Halogen Free |
| 訂購數量 | NTD 單價 / PCS |
| 1~9 | 8 |
| 10~99 | 6 |
| 二極體 | SMD 蕭特基二極體 SMD Schottky Diodes |
| 製造商 | COMCHIP |
| 系列 | SS34WF-HF Thru. SS320WF-HF |
| 原廠料號 | SS34WF-HF |
| 說明 | Schottky Diodes SS34WF-HF 3A 40V SOD-123FL |
| 最大的經常峰值反向電壓 | 40V |
| 最大正向平均整流電流 | 3A |
| 工作結溫範圍 | -55°C ~ 150°C |
| 封裝／外殼 | SOD-123FL |
| 安裝類型 | 表面黏著式 SMT |
| 無鉛狀態 RoHS | RoHS / Halogen Free |
| 標準包裝數量 | 3000/REEL |

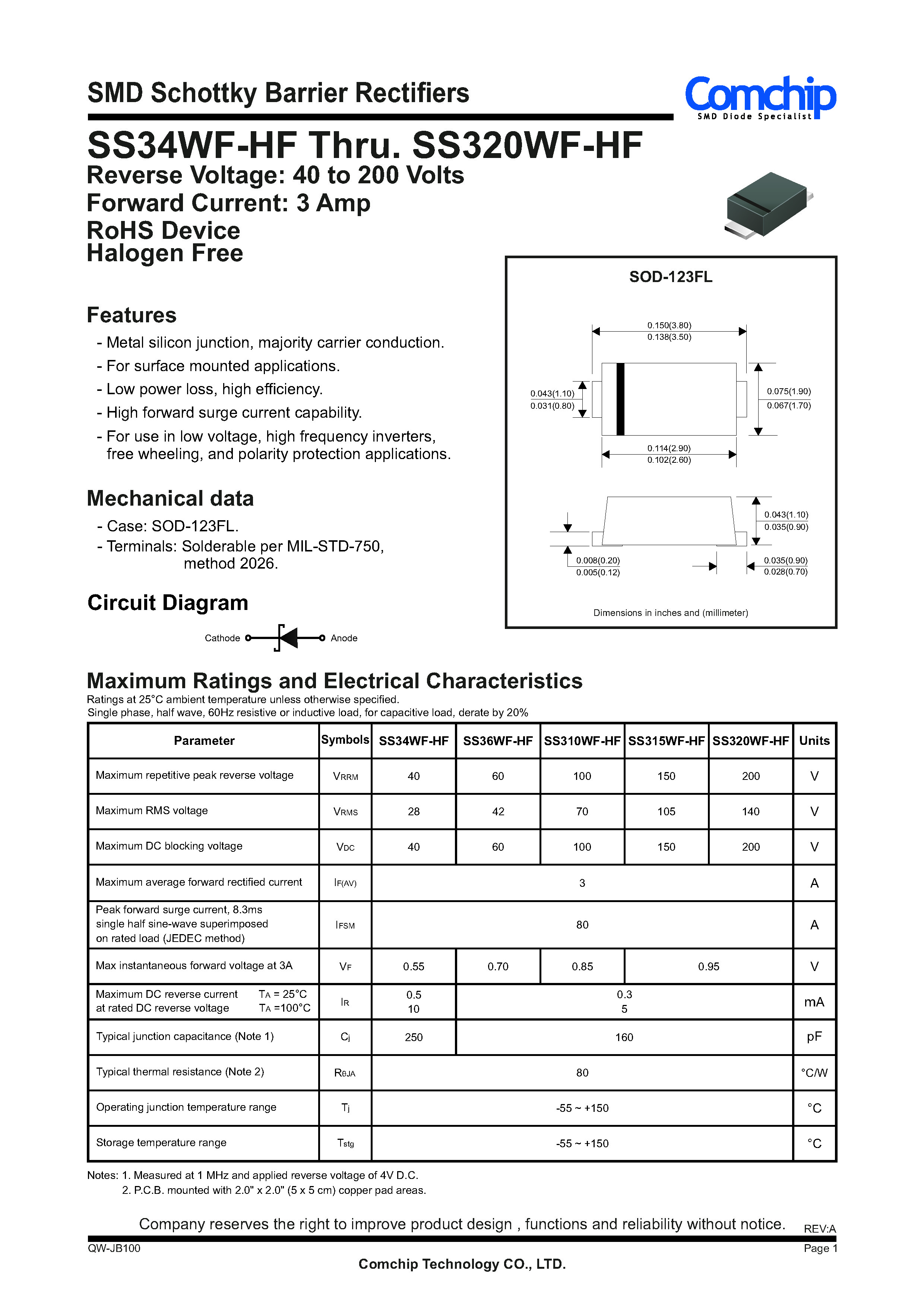

SS34WF-HF Thru. SS320WF-HF
Reverse Voltage: 40 to 200 Volts
Forward Current: 3 Amp
RoHS Device
Halogen Free
Features
SS34WF-HF 到SS320WF-HF
反向電壓：40 到 200 伏
正向電流：3 安培
RoHS 設備
無鹵
特徵
蕭特基二極體（又譯肖特基二極體）是一種導通電壓降較低、允許高速切換的二極體，
是利用蕭特基勢壘特性而產生的電子元件。結構:蕭特基二極體是利用金屬-半導體接面作為蕭特基勢壘，
以產生整流的效果，和一般二極體中由半導體-半導體接面產生的P-N接面不同。
蕭特基勢壘的特性使得蕭特基二極體的導通電壓降較低，而且可以提高切換的速度。
蕭特基二極體和一般二極體最大的差異在於逆向恢復時間，
也就是二極體由流過順向電流的導通狀態，切換到不導通狀態所需的時間。
逆向恢復時間:一般二極體的逆向恢復時間大約是數百 nS，若是高速二極體則會低於一百 nS，
蕭特基二極體沒有逆向恢復時間，因此小信號的蕭特基二極體切換時間約為數十 pS，
特殊的大容量蕭特基二極體切換時間也才數十 pS。
由於一般二極體在逆向恢復時間內會因逆向電流而造成EMI雜訊。
蕭特基二極體可以立即切換，沒有逆向恢復時間及反相電流的問題。
蕭特基二極體是一種使用多數載流子的半導體元件，若蕭特基二極體是使用N型半導體，
其二極體的特性是由多數載流子（即電子）所產生。
多數載流子快速地由半導體穿過接面，注入另一側金屬的傳導帶，
由於此過程不涉及N 型、P 型載流子的結合（隨機反應而且需要時間較長），
因此蕭特基二極體停止導通的速度會比傳統的二極體速度要快。這樣的特性使得元件需要的面積可以減少，
又進一步的減少切換所需的時間。
在切換式電源供應器中常會用到蕭特基二極體，因為蕭特基二極體允許高速切換，
電路可以在200kHz到2MHz的頻率下操作，也就可以使用較小的電感器及電容器，
同時可以提昇電源供應器的效率。
小體積的蕭特基二極體最高可工作在50GHz的頻率，因此是 RF （無線電頻率）偵測器及 mixer（混頻器） 中的重要零件。
可以顯示效率規範差距很大 , 另外蕭基二極體的 PIV ,通常要比 P N 二極體小很多 ,
以同樣單位而言 , 蕭基二極體的 PIV 可能 50V 而 P N 二極體可高達 150V ,
蕭基二極體其另外主要的優點就是極低雜訊指數 , 這對通訊接收機等特別重要 , 其工作範圍可達 20 GHz 。
由於蕭基二極體的切換速度相當快 , 且導通壓降小 , 及極低雜訊指數 , 較接近理想的二極體 ,
故廣泛的應用在電子電路中的交換式電源供應器 , 定位與載波網路﹑計算閘﹑混頻及檢波網路及迴路保護等 ,
其應用試例工廠自動化﹑個人電腦﹑監視器﹑列表機﹑硬碟機﹑傳真機﹑交換機﹑保安機械﹑
警報系統﹑無線電﹑反向器﹑交流變換器﹑電池充電器﹑各式馬達﹑混合積體電路﹑光碟﹑掃瞄器﹑
數據機﹑空調設備﹑翻譯機﹑直流對直流之變流器﹑交流對直流之變流器﹑
汽車音響﹑音碟﹑無線電話﹑隨身聽大哥大﹑血壓計﹑照相機﹑遊戲機﹑刮鬍機 . . … 等等 。

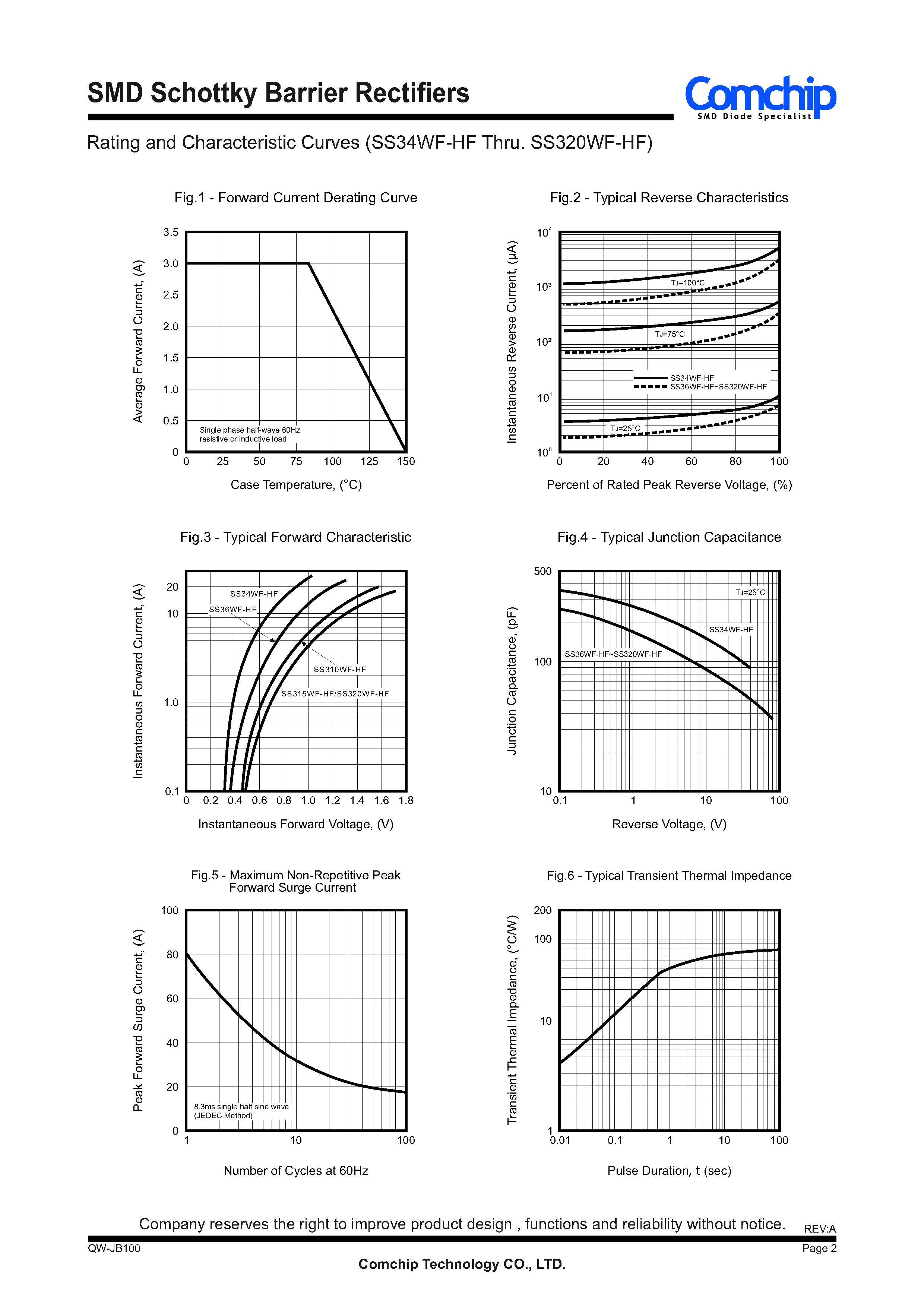

Reverse Voltage: 40 to 200 Volts
Forward Current: 3 Amp
RoHS Device
Halogen Free
Features
- Metal silicon junction, majority carrier conduction.
- For surface mounted applications.
- Low power loss, high efficiency.
- High forward surge current capability.
- For use in low voltage, high frequency inverters, free wheeling, and polarity protection applications.
- Case: SOD-123FL.
- Terminals: Solderable per MIL-STD-750, method 2026
SS34WF-HF 到SS320WF-HF
反向電壓：40 到 200 伏
正向電流：3 安培
RoHS 設備
無鹵
特徵
- 金屬矽結，多數載流子傳導。
- 用於表面貼裝應用。
- 低功耗，高效率。
- 高正向浪湧電流能力。
- 用於低壓、高頻逆變器、續流和極性保護應用。
- 案例：SOD-123FL。
- 端子：可焊接，符合 MIL-STD-750，方法 2026
蕭特基二極體（又譯肖特基二極體）是一種導通電壓降較低、允許高速切換的二極體，
是利用蕭特基勢壘特性而產生的電子元件。結構:蕭特基二極體是利用金屬-半導體接面作為蕭特基勢壘，
以產生整流的效果，和一般二極體中由半導體-半導體接面產生的P-N接面不同。
蕭特基勢壘的特性使得蕭特基二極體的導通電壓降較低，而且可以提高切換的速度。
蕭特基二極體和一般二極體最大的差異在於逆向恢復時間，
也就是二極體由流過順向電流的導通狀態，切換到不導通狀態所需的時間。
逆向恢復時間:一般二極體的逆向恢復時間大約是數百 nS，若是高速二極體則會低於一百 nS，
蕭特基二極體沒有逆向恢復時間，因此小信號的蕭特基二極體切換時間約為數十 pS，
特殊的大容量蕭特基二極體切換時間也才數十 pS。
由於一般二極體在逆向恢復時間內會因逆向電流而造成EMI雜訊。
蕭特基二極體可以立即切換，沒有逆向恢復時間及反相電流的問題。
蕭特基二極體是一種使用多數載流子的半導體元件，若蕭特基二極體是使用N型半導體，
其二極體的特性是由多數載流子（即電子）所產生。
多數載流子快速地由半導體穿過接面，注入另一側金屬的傳導帶，
由於此過程不涉及N 型、P 型載流子的結合（隨機反應而且需要時間較長），
因此蕭特基二極體停止導通的速度會比傳統的二極體速度要快。這樣的特性使得元件需要的面積可以減少，
又進一步的減少切換所需的時間。
在切換式電源供應器中常會用到蕭特基二極體，因為蕭特基二極體允許高速切換，
電路可以在200kHz到2MHz的頻率下操作，也就可以使用較小的電感器及電容器，
同時可以提昇電源供應器的效率。
小體積的蕭特基二極體最高可工作在50GHz的頻率，因此是 RF （無線電頻率）偵測器及 mixer（混頻器） 中的重要零件。
可以顯示效率規範差距很大 , 另外蕭基二極體的 PIV ,通常要比 P N 二極體小很多 ,
以同樣單位而言 , 蕭基二極體的 PIV 可能 50V 而 P N 二極體可高達 150V ,
蕭基二極體其另外主要的優點就是極低雜訊指數 , 這對通訊接收機等特別重要 , 其工作範圍可達 20 GHz 。
由於蕭基二極體的切換速度相當快 , 且導通壓降小 , 及極低雜訊指數 , 較接近理想的二極體 ,
故廣泛的應用在電子電路中的交換式電源供應器 , 定位與載波網路﹑計算閘﹑混頻及檢波網路及迴路保護等 ,
其應用試例工廠自動化﹑個人電腦﹑監視器﹑列表機﹑硬碟機﹑傳真機﹑交換機﹑保安機械﹑
警報系統﹑無線電﹑反向器﹑交流變換器﹑電池充電器﹑各式馬達﹑混合積體電路﹑光碟﹑掃瞄器﹑
數據機﹑空調設備﹑翻譯機﹑直流對直流之變流器﹑交流對直流之變流器﹑
汽車音響﹑音碟﹑無線電話﹑隨身聽大哥大﹑血壓計﹑照相機﹑遊戲機﹑刮鬍機 . . … 等等 。
