TVS SMBJ20A-HF 600W 20V SMB 單向 Comchip
附件下載
SMBJ5.0(C)A-HF Thru. SMBJ250(C)A-HF COMCHIP
RoHS_RoHS2.0 Compliance Declaration.pdf
商品名稱 SMD Transient Voltage Suppressor
訂購數量
依數量訂價
12.8 NTD
FLYiNG 零件編號 TVSSMBJ20AHF
FLYiNG 庫存現貨 電洽/Contact
製造商 COMCHIP
製造商零件編號 SMBJ20A-HF
說明 TVS SMBJ20A-HF 600W 20V SMB 單向 Comchip
無鉛狀態 / RoHS 指令狀態 RoHS / Halogen Free
訂購數量 NTD 單價 / PCS
1~9 12.8
10~99 9.6
100~2999 6.4
3000~ 3.2
二極體 SMD 瞬態電壓抑制器 SMD Transient Voltage Suppressor
製造商 COMCHIP
系列 SMBJ5.0(C)A-HF Thru. SMBJ250(C)A-HF
原廠料號 SMBJ20A-HF
說明 TVS SMBJ20A-HF 600W 20V SMB 單向 Comchip
峰值功率 Peak power 600W
電壓 Voltage 20V
Breakdown voltage Min (V) 22.2V
Breakdown voltage Max (V) 24.5V
Breakdown voltage IT (mA) 1mA
功耗 5W
誤差 5%
通道 單向
Device Marking Code LV
溫度範圍 -55 to +150°C
封裝／外殼 SMB/DO-214AA
安裝類型 表面黏著式 SMD
無鉛狀態 RoHS / Halogen Free
濕度敏感等級 (MSL) Level 1
標準包裝數量 3000/REEL 捲軸

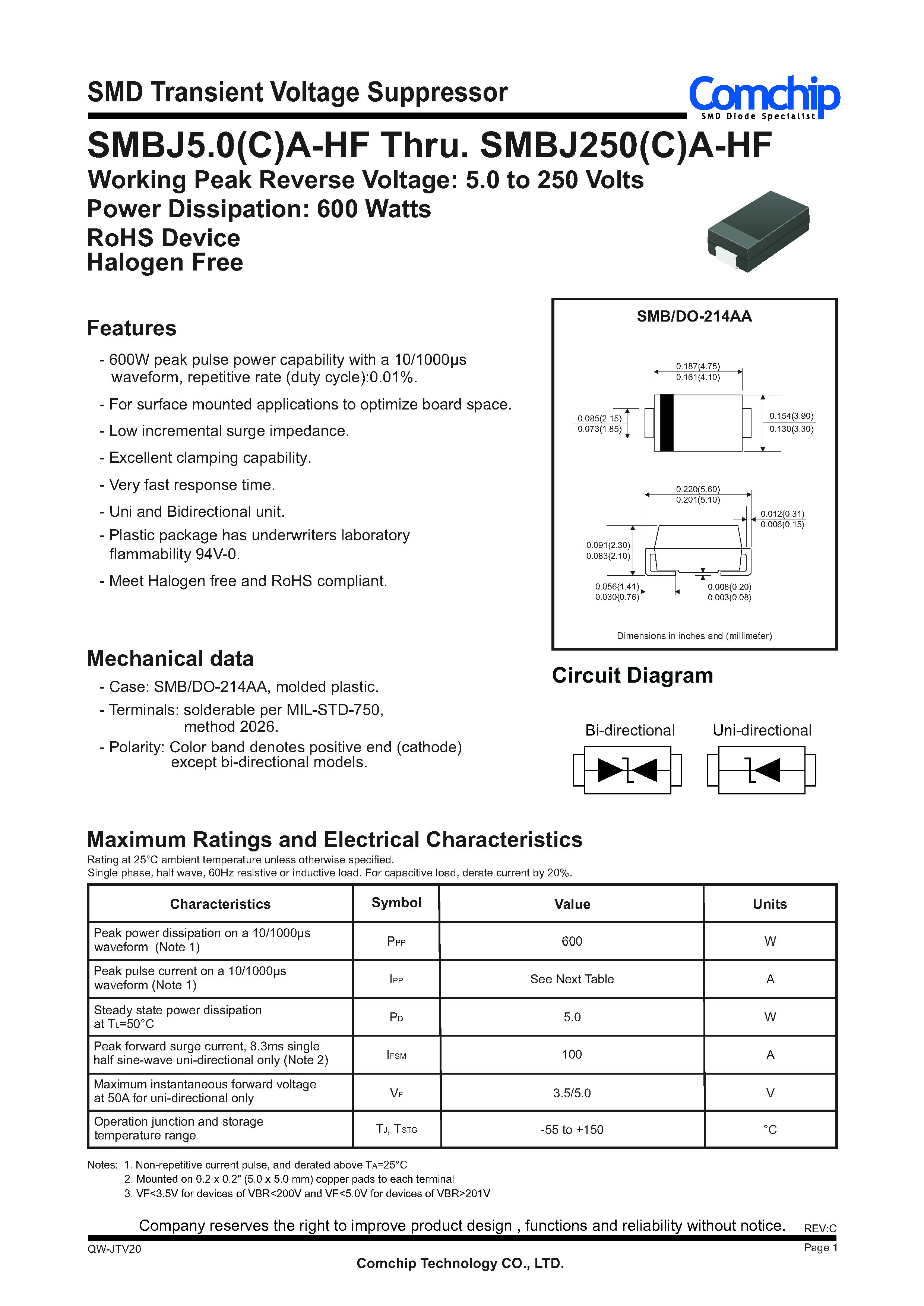

SMBJ5.0(C)A-HF Thru. SMBJ250(C)A-HF SMD Transient Voltage Suppressor
Working Peak Reverse Voltage: 5.0 to 250 Volts
Power Dissipation: 600 Watts
RoHS Device
Halogen Free

Features
  • 600W peak pulse power capability with a 10/1000μs waveform, repetitive rate (duty cycle):0.01%.
  • For surface mounted applications to optimize board space.
  • Low incremental surge impedance.
  • Excellent clamping capability.
  • Very fast response time.
  • Uni and Bidirectional unit.
  • Plastic package has underwriters laboratory flammability 94V-0.
  • Meet Halogen free and RoHS compliant.

Mechanical data
  • Case: SMB/DO-214AA, molded plastic.
  • Terminals: solderable per MIL-STD-750, method 2026.
  • Polarity: Color band denotes positive end (cathode) except bi-directional models.
​
SMBJ5.0(C)A-HF 至 SMBJ250(C)A-HF 貼片瞬態電壓抑制器
工作峰值反向電壓：5.0 至 250 伏
功耗：600 瓦
RoHS 設備
無鹵素

特徵
  • 600W峰值脈衝功率能力，10/1000μs波形，重複率（佔空比）：0.01%。
  • 用於表面貼裝應用以優化電路板空間。
  • 低增量浪湧阻抗。
  • 出色的夾持能力。
  • 響應時間非常快。
  • 單向和雙向單元。
  • 塑料包裝有美國保險商實驗室可燃性 94V-0。
  • 滿足無鹵素且符合 RoHS 標準。

機械數據
  • 外殼：SMB/DO-214AA，模壓塑料。
  • 端子：根據 MIL-STD-750 方法 2026 可焊接。
  • 極性：色帶錶示正端（陰極），雙向型號除外。
​
