商品項目:16291
庫存現貨

圖片僅供參考
LINEAR IC TDA7265L-J11-A-T HZIP-11A
附件下載
TDA7265
UTC 無衝突金屬使用聲明
UTC 非無鹵封裝別停產
商品名稱 DUAL LOW VOLTAGE POWER AMPLIFIER
訂購數量
依數量訂價
NTD
FLYiNG 零件編號 ICTDA7265LJ11ATUTC
FLYiNG 庫存現貨 15
製造商 UTC
製造商零件編號 TDA7265L-J11-A-T
說明 LINEAR IC TDA7265L-J11-A-T HZIP-11A
無鉛狀態 / RoHS 指令狀態 RoHS
電壓比較器 Voltage Comparator LINEAR INTEGRATED CIRCUIT
製造商 UTC
系列 TDA7265
原廠料號 TDA7265L-J11-A-T
電源電壓 ±25V
輸出功率電流 4.5A
功耗 30W
工作溫度 -20 ~ 85°C
封裝／外殼 HZIP-11A
安裝類型 DIP 通孔式
無鉛狀態 RoHS RoHS

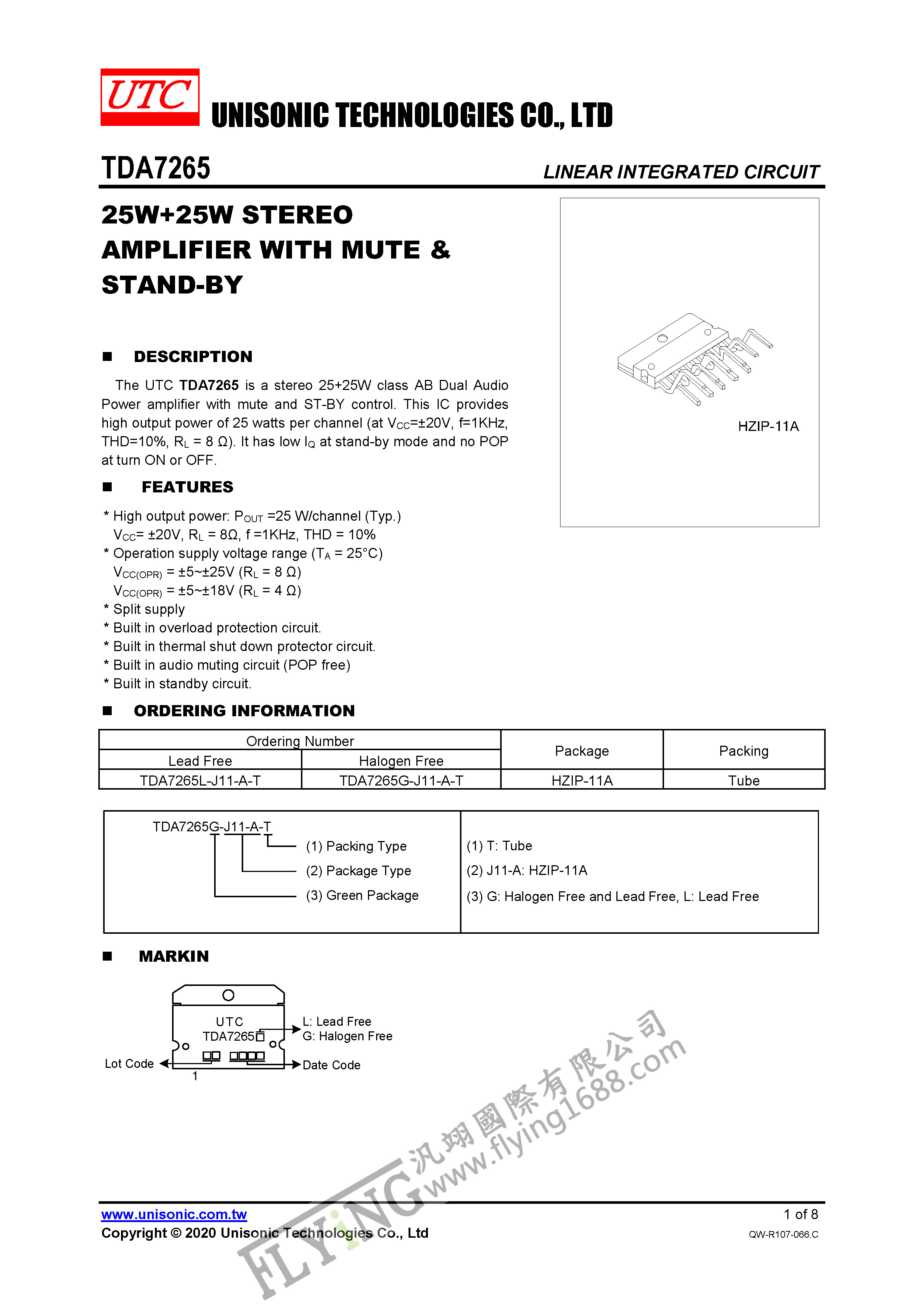

TDA7265 LINEAR INTEGRATED CIRCUIT
25W+25W STEREO AMPLIFIER WITH MUTE & STAND-BY

DESCRIPTION

The UTC TDA7265 is a stereo 25+25W class AB Dual Audio Power amplifier with mute and ST-BY control. This IC provides high output power of 25 watts per channel (at VCC=±20V, f=1KHz, THD=10%, RL = 8 Ω). It has low IQ at stand-by mode and no POP at turn ON or OFF.

FEATURES
  • High output power: POUT =25 W/channel (Typ.)
    VCC= ±20V, RL = 8Ω, f =1KHz, THD = 10%
  • Operation supply voltage range (TA = 25°C)
    VCC(OPR) = ±5~±25V (RL = 8 Ω)
    VCC(OPR) = ±5~±18V (RL = 4 Ω)
  • Split supply
  • Built in overload protection circuit.
  • Built in thermal shut down protector circuit.
  • Built in audio muting circuit (POP free)
  • Built in standby circuit.
​
TDA7265 線性集成電路
25W+25W 帶靜音和待機的立體聲放大器

描述

UTC TDA7265 是一款立體聲 25+25W AB 類雙音頻功率放大器，具有靜音和 ST-BY 控制功能。 該 IC 提供每通道 25 瓦的高輸出功率（在 VCC=±20V、f=1KHz、THD=10%、RL = 8 Ω 時）。 它在待機模式下具有低 IQ，並且在打開或關閉時沒有 POP。

特徵
  • 高輸出功率：POUT =25 W/通道（典型值）
    VCC= ±20V, RL = 8Ω, f =1KHz, THD = 10%
  • 工作電源電壓範圍 (TA = 25°C)
    VCC(OPR) = ±5~±25V (RL = 8 Ω)
    VCC(OPR) = ±5~±18V (RL = 4 Ω)
  • 拆分供應
  • 內置過載保護電路。
  • 內置熱關斷保護電路。
  • 內置音頻靜音電路（無POP）
  • 內置待機電路。
