ESD靜電保護二極體 LAD52C03L01-IP8 3.3V SOD-523 YAGEO / BRIGHTKING
| 附件下載 | |
| 商品名稱 | SMD ESD 靜電保護二極體 SMD ESD Protection Diode |
| 訂購數量 | |
| 依數量訂價 | 10 NTD |
| FLYiNG 零件編號 | DSLAD52C03L01IP8YAGEO |
| FLYiNG 庫存現貨 | 20 |
| 製造商 | Brightking |
| 製造商零件編號 | LAD52C03L01-IP8 |
| 說明 | ESD靜電保護二極體 LAD52C03L01-IP8 3.3V SOD-523 YAGEO |
| 無鉛狀態 / RoHS 指令狀態 | RoHS |
| 訂購數量 | NTD 單價 / PCS |
| 1~9 | 10 |
| 10~99 | 5 |
| 類別 | SMD ESD 靜電保護二極體 SMD ESD Protection Diode |
| 產品 | ESD |
| 製造商 | Brightking |
| 原廠料號 | LAD52C03L01-IP8 |
| 說明 | ESD靜電保護二極體 LAD52C03L01-IP8 3.3V SOD-523 YAGEO / BRIGHTKING |
| 工作電壓 | 3.3V |
| 反向漏電流 | 1uA |
| 電壓 - Ipp 箝位 | 7V |
| ESD能力IEC 61000-4-2(air) | ±30 KV |
| ESD能力IEC 61000-4-2(contact) | ±30 KV |
| 工作溫度 | -55°C ~ 150°C (TJ) |
| 封裝／外殼 | SOD-523 |
| 安裝類型 | 表面黏著式 SMD |
| 無鉛狀態 | RoHS |
| 標準包裝數量 | 3000/REEL 捲軸 |

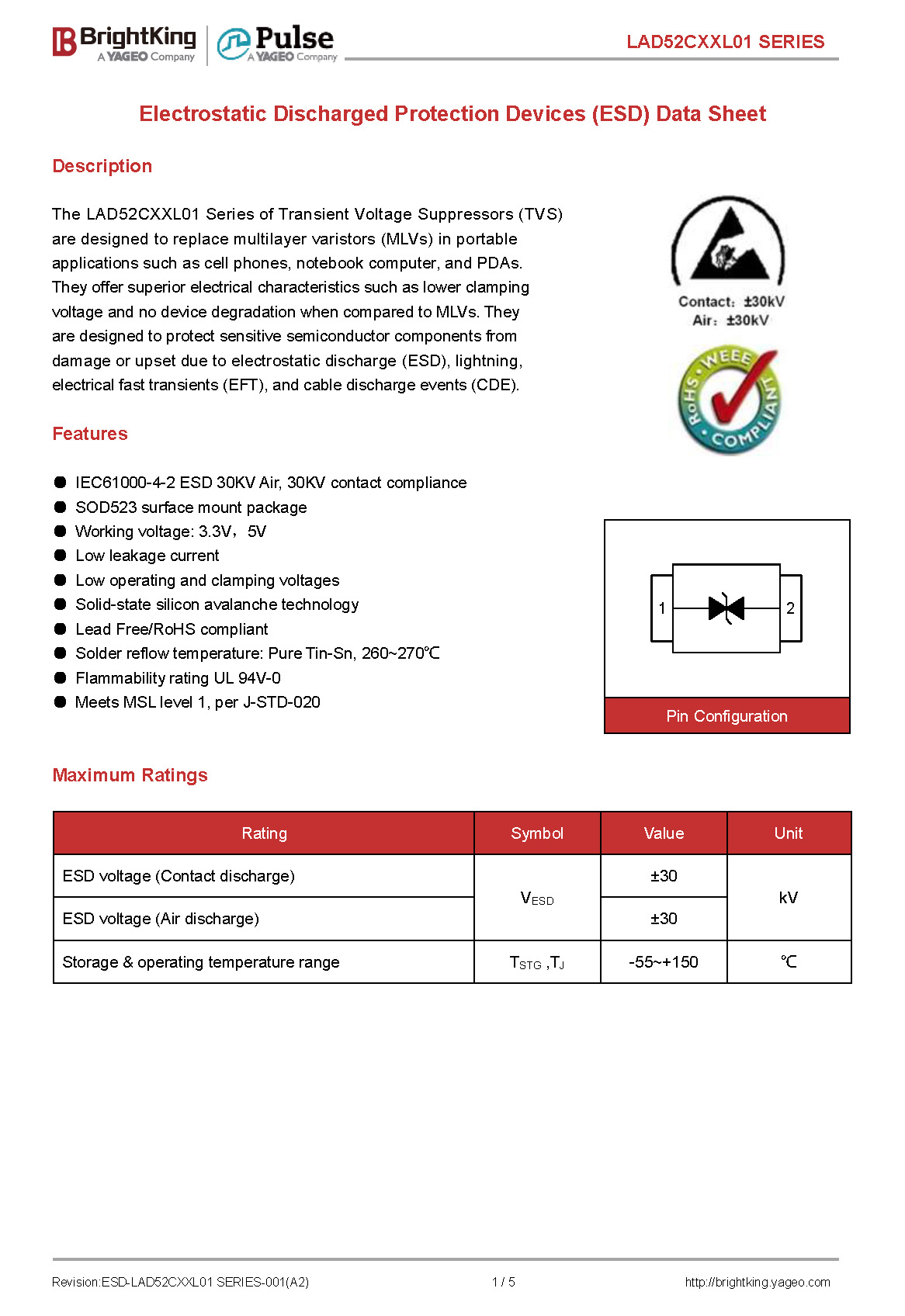

LAD52CXXL01 SERIES
Electrostatic Discharged Protection Devices (ESD) Data Sheet
Description
The LAD52CXXL01 Series of Transient Voltage Suppressors (TVS) are designed to replace multilayer varistors (MLVs) in portable applications such as cell phones, notebook computer, and PDAs. They offer superior electrical characteristics such as lower clamping voltage and no device degradation when compared to MLVs. They are designed to protect sensitive semiconductor components from damage or upset due to electrostatic discharge (ESD), lightning, electrical fast transients (EFT), and cable discharge events (CDE).
Features
LAD52CXXL01 系列
靜電放電保護器件 (ESD) 數據表
描述
LAD52CXXL01 系列瞬態電壓抑制器 (TVS) 旨在替代便攜式應用中的多層壓敏電阻 (MLV)，例如手機、筆記本電腦和 PDA。 與 MLV 相比，它們提供卓越的電氣特性，例如更低的箝位電壓和無器件退化。 它們旨在保護敏感的半導體組件免受靜電放電 (ESD)、閃電、電快速瞬變 (EFT) 和電纜放電事件 (CDE) 造成的損壞或乾擾。
特徵
Electrostatic Discharged Protection Devices (ESD) Data Sheet
Description
The LAD52CXXL01 Series of Transient Voltage Suppressors (TVS) are designed to replace multilayer varistors (MLVs) in portable applications such as cell phones, notebook computer, and PDAs. They offer superior electrical characteristics such as lower clamping voltage and no device degradation when compared to MLVs. They are designed to protect sensitive semiconductor components from damage or upset due to electrostatic discharge (ESD), lightning, electrical fast transients (EFT), and cable discharge events (CDE).
Features
- IEC61000-4-2 ESD 30KV Air, 30KV contact compliance
- SOD523 surface mount package
- Working voltage: 3.3V，5V
- Low leakage current
- Low operating and clamping voltages
- Solid-state silicon avalanche technology
- Lead Free/RoHS compliant
- Solder reflow temperature: Pure Tin-Sn, 260~270℃
- Flammability rating UL 94V-0
- Meets MSL level 1, per J-STD-020
LAD52CXXL01 系列
靜電放電保護器件 (ESD) 數據表
描述
LAD52CXXL01 系列瞬態電壓抑制器 (TVS) 旨在替代便攜式應用中的多層壓敏電阻 (MLV)，例如手機、筆記本電腦和 PDA。 與 MLV 相比，它們提供卓越的電氣特性，例如更低的箝位電壓和無器件退化。 它們旨在保護敏感的半導體組件免受靜電放電 (ESD)、閃電、電快速瞬變 (EFT) 和電纜放電事件 (CDE) 造成的損壞或乾擾。
特徵
- IEC61000-4-2 ESD 30KV 空氣，30KV 接觸合規性
- SOD523 表面貼裝封裝
- 工作電壓：3.3V，5V
- 低漏電流
- 低工作電壓和箝位電壓
- 固態矽雪崩技術
- 無鉛/符合 RoHS 標準
- 回流焊溫度：純錫錫，260~270℃
- 可燃性等級 UL 94V-0
- 符合 MSL 1 級，每 J-STD-020
