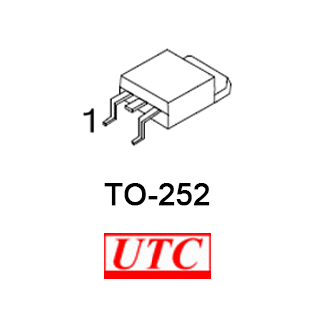

圖片僅供參考
LINEAR IC LD1117AG-3.3V-TN3-A-R TO-252
| 附件下載 | |
| 商品名稱 | UTC Low Dropout Linear Regulator |
| 訂購數量 | |
| 依數量訂價 | NTD |
| FLYiNG 零件編號 | ICLD1117AG33TN3ARUTC |
| FLYiNG 庫存現貨 | 2,503 |
| 製造商 | UTC |
| 製造商零件編號 | LD1117AG-3.3V-TN3-A-R |
| 說明 | LINEAR IC LD1117AG-3.3V-TN3-A-R TO-252 |
| 無鉛狀態 / RoHS 指令狀態 | RoHS / Halogen Free |
| 電源管理 LDO | LINEAR INTEGRATED CIRCUIT |
| 製造商 | UTC |
| 系列 | LD1117/A |
| 原廠料號 | LD1117AG-3.3V-TN3-A-R |
| 輸入電壓VIN | 15V |
| 輸出電壓Vout | 3.3V |
| 靜態電流IQ | 10mA |
| 負載調整率 | 10mV |
| 線路調整率 | 6mV |
| 功耗 | 內部受限 |
| 工作溫度 | -20~125°C |
| 封裝／外殼 | TO-252 |
| 安裝類型 | SMD 表面黏著式 |
| 無鉛狀態 RoHS | RoHS / Halogen Free |
| 標準包裝數量 | 2500/Reel Tape Reel 捲裝 |
| VIN(V) | IOUT(A) | VOUT(V) | IQ(mA) | VD(V) | ||||
| Part No. | Additional Features | Min | Max | Max | Typ | Max | Max | Package |
| LD1117A-33 | -- | 2.50 | 15.00 | 1.00 | 3.3 | 10.00 | 1.30 | TO-252 |
Notes:
1.(1): Current code: Blank: 800mA A: 1A
2.Pin Assignment: I: VIN O: VOUT G: GND/ADJ
3.xx: Output Voltage, Refer to Marking Information.
LD1117/A
LINEAR INTEGRATED CIRCUIT
LOW DROP FIXED AND ADJUSTABLE POSITIVE VOLTAGE REGULATORS
DESCRIPTION :
The UTC LD1117/A is a low dropout, 3-terminal positive
voltage regulator designed to provide output current up to 800mA/1A,
There are adjustable version (VREF=1.25V) and various fixed versions.
FEATURES :
Low dropout voltage
Suitable for SCSI-2 active termination if VOUT set to 2.85V
Output current up to 0.8A for 1117 and 1.0A for 1117A
Built-in current limit and over temperature protection
Available in ±1%(at 25°C) and 2% in all temperature range
Low current consumption
Support MLCC
筆記：
1.（1）：當前代碼：空白=800毫安 A=1A
2.Pin分配：I：VIN○：VOUT G：GND / ADJ
3.xx系列：輸出電壓，請參閱標識信息。
LD1117/A
線性積體電路
低壓差固定和可調正極電壓調節器
說明：
該UTC LD1117A是一款低壓差，三端陽性
穩壓器設計提供的輸出電流高達800mA/ 1A，
有可調版本（VREF =1.25V）和各種固定的版本。
特徵 ：
低壓差
適用於SCSI-2有源終端如果VOUT設置為2.85V
輸出電流高達0.8A，以1117為1.0A，並為1117一
內置電流限制和過溫保護
可在所有的溫度範圍內為±1％（在25℃）和2％
低電流消耗
支持MLCC
製造商 : 友順科技
