二極體	DIP 橋式整流器二極體 DIP Bridge Rectifiers Diodes
製造商	HY

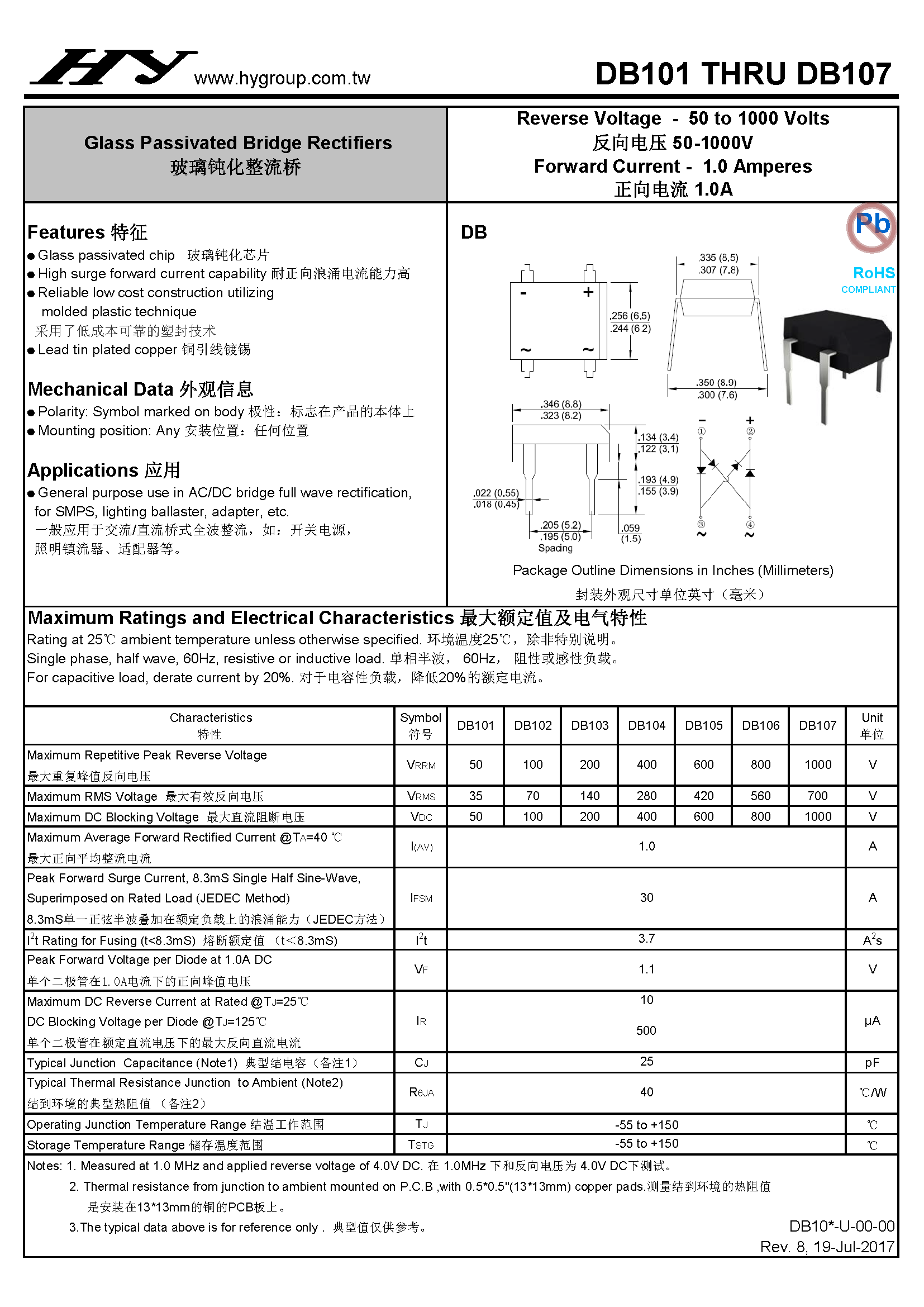

系列	DB101 THRU DB107
原廠料號	DB107
說明	橋整 DB107 1A 1000V HY
最大的經常峰值反向電壓	1000V
最大RMS電壓	700V
最大正向平均整流電流	1A
工作和存儲溫度範圍	-55°C ~ +150°C
封裝／外殼	DB
安裝類型	DIP 引腳
無鉛狀態 RoHS	RoHS
應用	玻璃钝化芯片 耐正向浪涌电流能力高
標準包裝數量	50/TUBE 管裝

所謂的橋式整流器(Bridge rectifier)，由4個二極體構成，最常用在直流電源供應器的設計中。

應用

整流器的主要應用是把交流電源轉為直流電源。

由於所有的電子設備都需要使用直流，但電力公司的供電是交流，

因此除非使用電池，否則所有電子設備的電源供應器內部都少不了整流器。

至於把直流電源的電壓進行轉換則複雜得多。

直流-直流轉換的一種方法是首先將電源轉換為交流（使用一種稱為逆變器的設備），

然後使用變壓器改變該交流電壓，最後再整流回直流電源。

整流器還用在調幅（AM）無線電信號的檢波。

信號在檢波前可能會先經增幅（把信號的振幅放大），如果未經增幅，則必須使用非常低電壓降的二極體。

使用整流器作解調時必須小心地搭配電容器和負載電阻。電容太小則高頻成分傳出過多，太大則將抑制訊號。


控制晶閘管導通相位時的全波整流輸出電壓

整流裝置也用於提供電焊時所需固定極性的電壓。

這種電路的輸出電流有時需要控制，此時會以矽控整流器（一種晶閘管）

替換橋式整流中的二極體，並以相位控制觸發的方式調整其電壓輸出。

晶閘管也用於各級鐵路機車系統中，以實現牽引馬達的微調。

可關斷晶閘管（GTO）則可用於從直流電源產生交流，

例如在Eurostar列車上使用此方式提供三相牽引馬達所需的電源。
