圖片僅供參考
MLCC 0603 10pF 50V NPO J 高頻
| 附件下載 | |
| 商品名稱 | SMD 陶瓷晶片電容 SMD Multi-layer Ceramic Capacitor |
| 訂購數量 | |
| 依數量訂價 | 10 NTD |
| FLYiNG 零件編號 | HH18N100J500CT |
| FLYiNG 庫存現貨 | 40,000 |
| 製造商 | WALSIN |
| 製造商零件編號 | HH18N100J500CT |
| 說明 | MLCC 0603 10pF 50V NPO J 高頻 |
| 無鉛狀態 / RoHS 指令狀態 | RoHS / Halogen Free |
| 訂購數量 | NTD 單價 / PCS |
| 1~9 | 10 |
| 10~99 | 5 |
| 100~3999 | 3 |
| 4000~ | 1.2 |
| 電容 | SMD 陶瓷晶片電容 SMD Multi-layer Ceramic Capacitor |
| 製造商 | WALSIN |
| 系列 | HH |
| 原廠料號 | HH18N100J500CT |
| 說明 | MLCC 0603 10pF 50V NPO J 高頻 |
| 外殼代碼 | 0603 |
| 電容值 | 10pF |
| 電容值 | 10pF |
| 額定電壓 | 50V |
| 電介質 | NPO |
| 誤差 | ±5% |
| 工作溫度 | -55°C ~ +125°C |
| 尺寸 | L:1.6mm W: 0.8mm |
| 封裝／外殼 | 0603 (1608公制) |
| 特色 | 高頻率時具有高Q值和低ESR性能。電話質量的改進可以實現低功耗和更好的性能。 |
| 安裝類型 | 表面黏著式 SMD |
| 無鉛狀態 | RoHS / Halogen Free |
| 應用產品 | 移動通訊：手機，WLAN。射頻模塊：功率放大器，VCO。調諧器。 |
| 備註 | 高頻 |
| 標準包裝數量 | 4000/REEL 捲軸 |
MULTILAYER CERAMIC CAPACITORS
High Q / Low ESR Series (HH)
0201 to 0805 Sizes
NP0 Dielectric
Halogen Free & RoHS Compliance
1. INTRODUCTION
MLCC consists of a conducting material and electrodes. To manufacture a chip-type SMT and achieve
miniaturization, high density and high efficiency, ceramic condensers are used.
WTC HH series MLCC is used at high frequencies generally have a small temperature coefficient of capacitance,
typical within the ±30ppm/°C required for NP0 (C0G) classification and have excellent conductivity internal electrode.
Thus, WTC HH series MLCC will be with the feature of low ESR and high Q characteristics.
2. FEATURES
High Q and low ESR performance at high frequency.
Quality improvement of telephone calls for lowpower loss and better performance.
3. APPLICATIONS
Mobile telecommunication: Mobile phone, WLAN.
RF module: Power amplifier, VCO. Tuners.
--------------------------------------------------------------------------------
多層陶瓷電容器
高Q /低ESR系列（HH）
0201至0805尺寸
NP0電介質
無鹵素和RoHS合規性
1.引言
MLCC由導電材料和電極組成。 製造芯片型SMT並實現
小型化，高密度和高效率，使用陶瓷電容器。
WTC HH系列MLCC用於高頻時一般具有很小的電容溫度係數，
典型值在NP0（C0G）分類所需的±30ppm /°C範圍內，並具有優異的導電性內部電極。
因此，WTC HH系列MLCC將具有低ESR和高Q特性。
2.特點
高頻率時具有高Q值和低ESR性能。
電話質量的改進可以實現低功耗和更好的性能。
3.應用
移動通訊：手機，WLAN。
射頻模塊：功率放大器，VCO。調諧器。

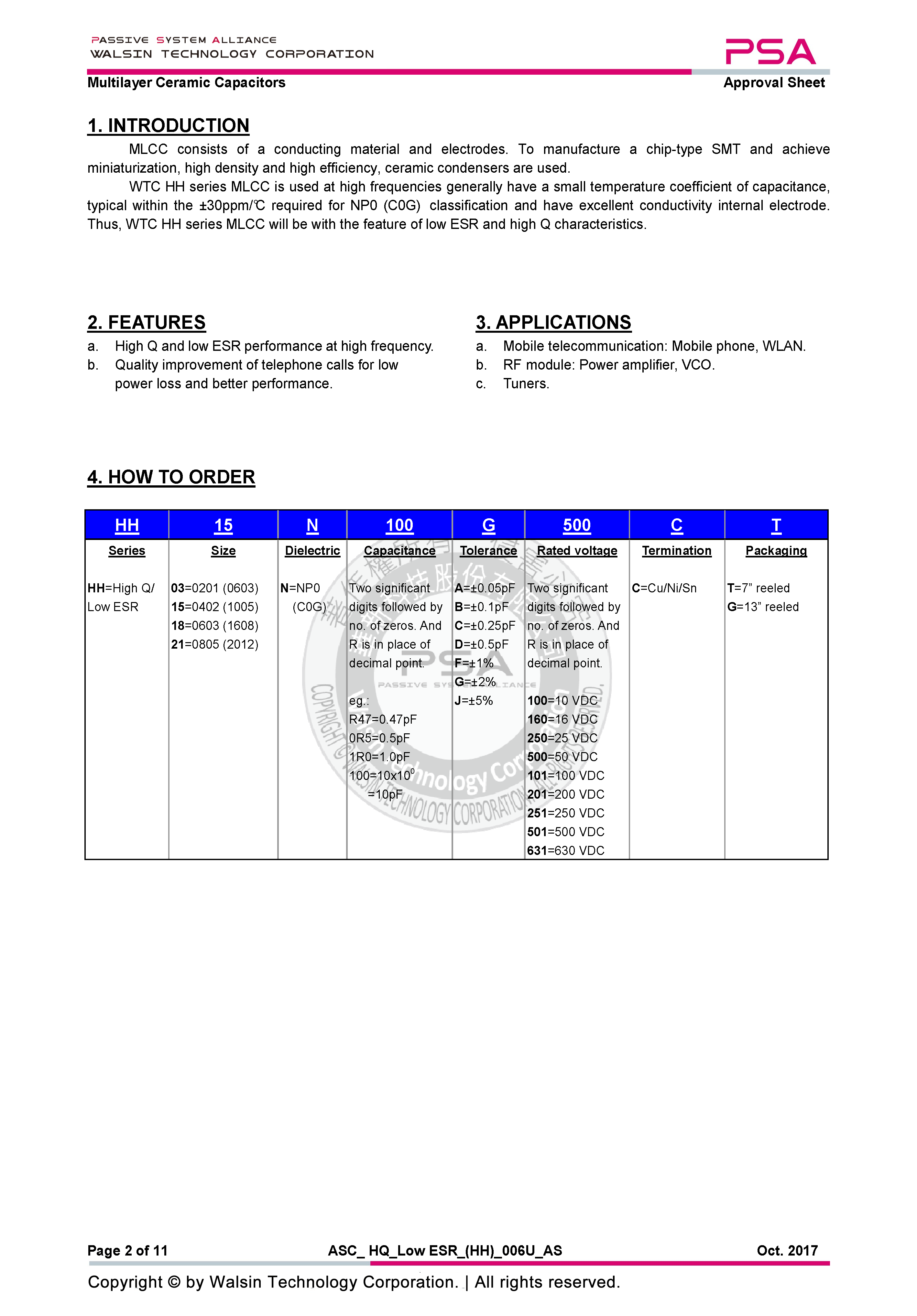

_%E9%A0%81%E9%9D%A2_02.png)

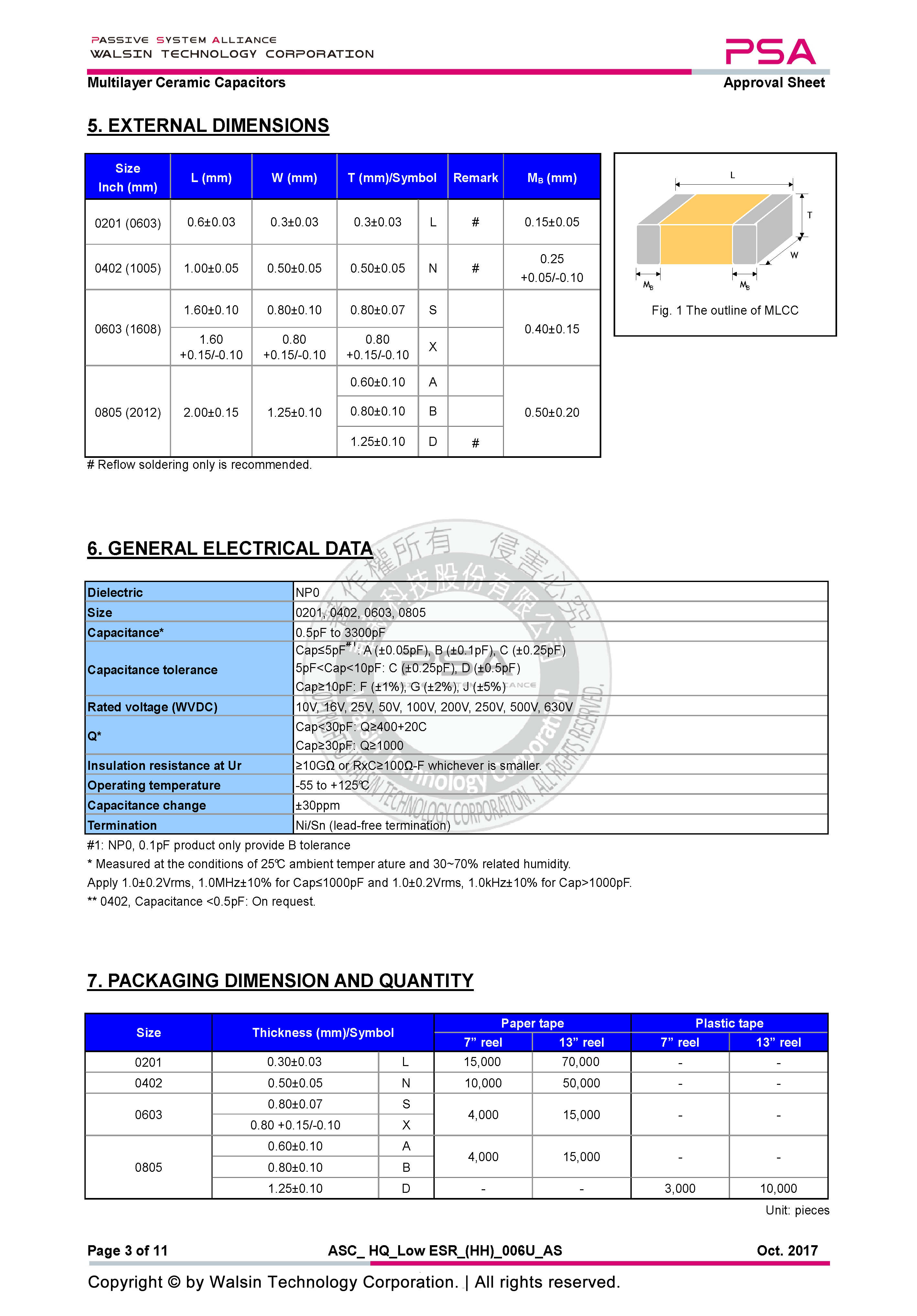

_%E9%A0%81%E9%9D%A2_03.png)
High Q / Low ESR Series (HH)
0201 to 0805 Sizes
NP0 Dielectric
Halogen Free & RoHS Compliance
1. INTRODUCTION
MLCC consists of a conducting material and electrodes. To manufacture a chip-type SMT and achieve
miniaturization, high density and high efficiency, ceramic condensers are used.
WTC HH series MLCC is used at high frequencies generally have a small temperature coefficient of capacitance,
typical within the ±30ppm/°C required for NP0 (C0G) classification and have excellent conductivity internal electrode.
Thus, WTC HH series MLCC will be with the feature of low ESR and high Q characteristics.
2. FEATURES
High Q and low ESR performance at high frequency.
Quality improvement of telephone calls for lowpower loss and better performance.
3. APPLICATIONS
Mobile telecommunication: Mobile phone, WLAN.
RF module: Power amplifier, VCO. Tuners.
--------------------------------------------------------------------------------
多層陶瓷電容器
高Q /低ESR系列（HH）
0201至0805尺寸
NP0電介質
無鹵素和RoHS合規性
1.引言
MLCC由導電材料和電極組成。 製造芯片型SMT並實現
小型化，高密度和高效率，使用陶瓷電容器。
WTC HH系列MLCC用於高頻時一般具有很小的電容溫度係數，
典型值在NP0（C0G）分類所需的±30ppm /°C範圍內，並具有優異的導電性內部電極。
因此，WTC HH系列MLCC將具有低ESR和高Q特性。
2.特點
高頻率時具有高Q值和低ESR性能。
電話質量的改進可以實現低功耗和更好的性能。
3.應用
移動通訊：手機，WLAN。
射頻模塊：功率放大器，VCO。調諧器。
