突波吸收器 Varistor	突波吸收器 Varistor SMD Varistor
製造商	SFI
系列	SHV

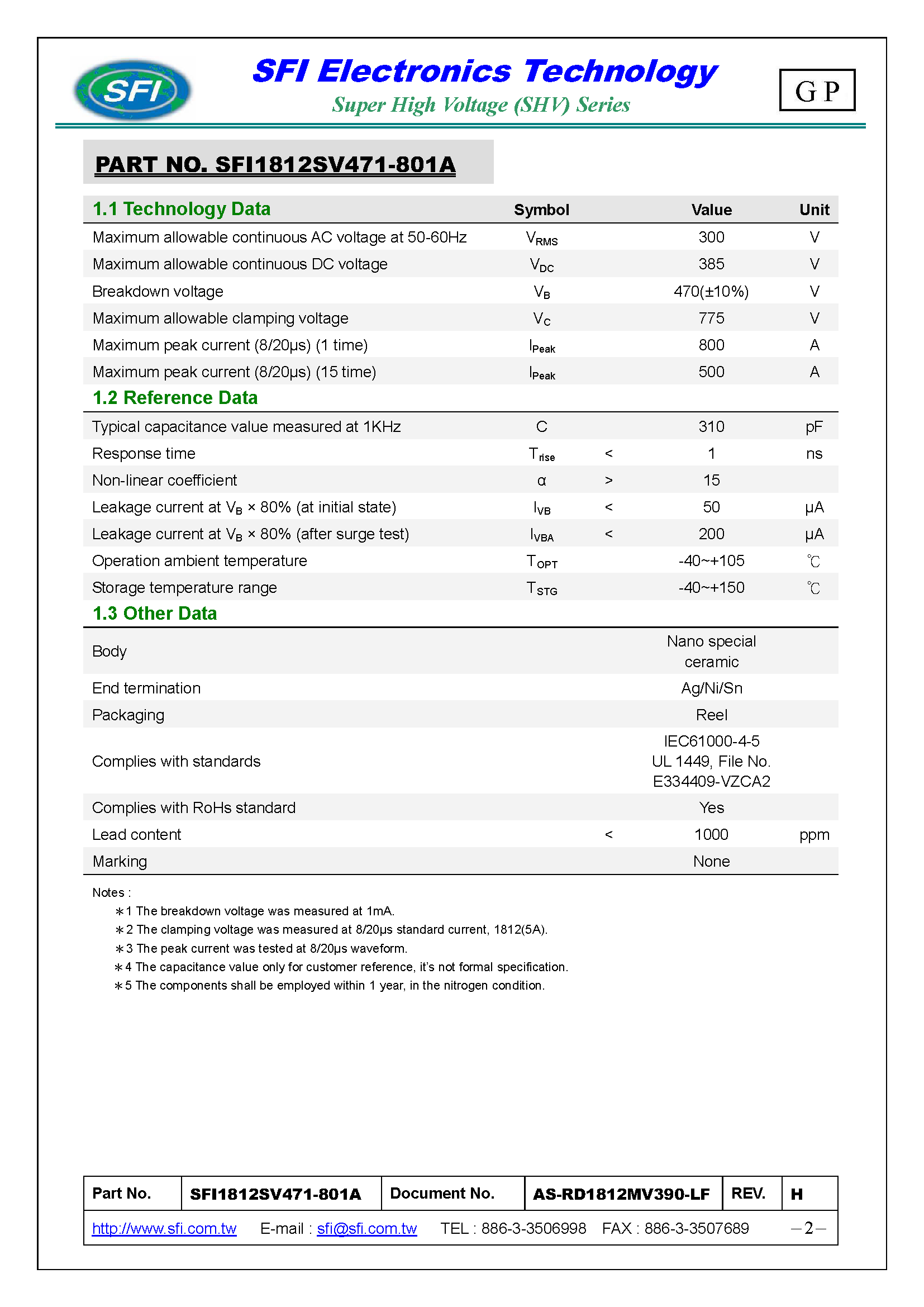

原廠料號	SFI1812SV471-801A
說明	CHIP VARISTOR SFI1812SV471-801A
封裝／外殼	1812
最大允許連續交流電壓為50-60Hz	300V
最大允許連續直流電壓	385V
擊穿電壓	470V(±10%)
最大允許箝位電壓	775V
安裝類型	SMD 表面黏著式
運行環境溫度	-40℃〜+ 105℃
無鉛狀態	RoHS
標準包裝數量	500/REEL

SHV系列產品目前主要的用途範圍為LED照明上系統中防雷需求之突波保護器。

測試標準要求:
由於根據IEC61000-4-5標準，一般大都以1.20x50us電壓波(8x20us電流波)surge wave form作為防雷等級的測試，
但也有不同國家採用不同surge波型

大致可分為
測試波形及阻抗：
(1) 1.2x50us及8x20us(組合波)
2 ohm:常用於電源的L-N間(所謂線對線)
12 ohm:常用於電源的L-N對PE的要求(所謂線對地)

1)線對地(L-PE、N-PE ) :亦可稱為共模測試( Common Mode )
2)線對線(L-NL) :亦可稱為差模測試( Differential Mode )

雷擊主要有兩種形式：直接雷擊和感應雷擊。
我們網路設備被雷擊造成損壞大多數的情況是感應雷擊，其來源的途徑主要有三個：
1、傳統避雷針的副作用產生二次感應雷擊效應，雷電電流經過避雷針導地時感應到市內的傳輸線上。
2、通過電源線、信號線或天饋線引入感應雷擊。
3、地點位反擊引入感應雷擊。

有的時候雷擊所造成的感應的電壓不足於一次擊壞電源設備，即使當時沒有造成故障，
但長年累月的過壓衝擊設備，很容易會引起設備零件的老化，讓設備使用壽命急劇下降，
而舊設備更加容易遭受破壞，嚴重影響的穩定性能。
SHV系列產品主要的用途為LED照明中電壓電源端系統中防雷需求之突波保護器。
更因現在LED Driver設計慢慢從Switching架構轉成Liner架構，因此對於防雷要求會比以前更甚。

SHV系列的產品是以多層堆疊的製程方式製作，內電極以印刷方式印在堆疊薄帶的上方，
再以加壓方是讓結構緻密化，經過高溫爐進行高溫燒結，此階段會使陶瓷晶粒成長，
使結構的緻密度進一步提高，最後於兩端作上端電極。
因為是利用專業製粉及生產技術(擁有多項各國發明專利)開發出的超高性能過電壓抑制器件，
除了能對終端產品提供承受高浪湧電流的保護特性外，更因貼片型式的封裝，
更能節省客戶在SMD的打件工時及解決空間(高度)限制問題，
由於SHV極佳的電氣特性(BDV值、α值、漏電流值、電容值分佈集中且離散度小)，
不僅能充分應用在LED燈具及照明上Surge的保護外，同時更因其特別浪永通流能力通過IEC61000-4-5/8x20 us/500A~800A測試，
更因SHV本身具有低的抑制電壓及快速反應速度可以取代傳統用GDT還要再外加MOV來幫助”熄火問題”，
達到節省成本，所以SHV是LED燈具及照明上Surge的保護過電壓保護器件不二選擇。

主要特性：
SHV系列主要應用在LED燈具及照明上等市場。
SHV符合UL及cUL認證( UL File No. E334409- VZCA)。
SHV符合500A 15次 8x20 us擊打，6KV/ 500A 4次 8x20 us擊打。
SHV符合IEC61000-4-5雷擊8x20 us / 500A~800A的衝擊。
SHV為貼片型式的封裝，能節省客戶在SMD製程時間及解決空間(高度)問題。
SHV極佳的電氣特性(BDV值、α值、漏電流值、離散度小)。
SHV反應速度比目前市場上所使用放電管(GDT)或是壓敏電阻(MOV)更快。
SHV具備在高溫環境下呈現低漏電流及具有極低的抑制電壓。
SHV能承受多次浪湧電流的衝擊。

電源端擊打擊打突波波型之短路電流波型為8/20μs
(與IEC61000-4-5標準之開路電壓波型為1.2/50μs，短路電流波型為8/20μs)。
SHV在預備狀態時，相對於受保護之電子組件而言，
具有很高的阻抗（數兆歐姆）而且不會影響原設計電路之特性。
但當瞬間突波電壓出現（超過突波吸收器之崩潰電壓時），
該元件之阻抗會變低（僅有幾個歐姆）引導大部分電流通過此迴路，
也因此讓電子產品或較昂貴之零組件受到保護。


參數Parameter	單位	描述(定義)
工作電壓 (Working Voltage)	V(max)	最大連續工作電壓:在工作溫度範圍內，可以連續施加在零件兩端時最大交流電壓(有效值)或直流電壓
崩潰電壓 (Breakdown Voltage)	V(1mA)	當通過零件電流(一般為1mA)時，零件兩端產生的端電壓，又稱為擊穿電壓
抑制電壓 Clamping Voltage	V(1A)	對零件施加標準波形(8/20us)電流時，零件兩端的最大電壓
衝擊電流 Surge Current	A	零件允許通過其上的最大脈衝電流值(一般為8x20μS)
衝擊電壓  Surge Voltage	A	零件允許通過其上的最大脈衝電壓值(一般為1.2x50us)
非線性指數(α) Non-linear Coefficient		零件符合I-V曲線、I1及I2、V1及V2、α= log I2/ I1/ logV2/ V1。
漏電流 Leakage current	uA	在最大連續工作電壓下所量測的漏電流值
電容量 Capacitance	pF	零件本身固有的電容量(參考值)
Response Time	ns	產品開始動作時間
操作溫度 Operation Ambient Temperature	℃	能正常操作下的操作溫度
儲存溫度 Storage Temperature	℃	一般產品能儲存下的溫度

1210

Part Number	Working Voltage	Breakdown Voltage	Clamping Voltage	Surge Voltage(8/20us)
symbol	DC	V（1mA）	V	A
SFI1210SV241-201A SFI1210SV391-201A	210 320	240 390	＜350 ＜647	200A 200A

1812

Part Number	Working Voltage	Breakdown Voltage	Clamping Voltage	Surge Voltage(8/20us)
symbol	DC	V（1mA）	V	A
SFI1812SV471-501A	385	470	＜775	500A

2220

Part Number	Working Voltage	Breakdown Voltage	Clamping Voltage	Surge Voltage(8/20us)
symbol	DC	V（1mA）	V	A
SFI2220SV391-501A SFI2220SV391-801A SFI2220SV431-501A SFI2220SV431-801A SFI2220SV471-501A SFI2220SV471-801A	320 320 350 350 385 385	390 390 430 430 470 470	＜647 ＜647 ＜705 ＜705 ＜775 ＜775	500A 800A 500A 800A 500A 800A

3220

Part Number	Working Voltage	Breakdown Voltage	Clamping Voltage	Surge Voltage(8/20us)
symbol	DC	V（1mA）	V	A
SFI3220SV431-801A SFI3220SV471-801A	350 385	430 470	＜705 ＜775	1000A 1000A



---

Varistor 或 Voltage Dependent Resistor，縮寫VDR，又稱變阻器、變阻體或突波吸收器，

是一種具有顯著非歐姆導體性質的電子元件，電阻值會隨外部電壓而改變，

因此它的電流-電壓特性曲線具有顯著的非線性。

壓敏電阻廣泛的被應用在電子線路中，來防護因為電力供應系統的暫態電壓突波所可能對電路的傷害。

當高壓來到時，壓敏電阻的電阻降低而將電流予以分流，因而保護了敏感的電子元件。

壓敏電阻它的電阻會因兩端電壓之不同而改變，也就是說，英文名稱 Varistor 得名於 Variable（會變的）+ Resistor（電阻）兩字的結合，

也稱為 VDR (Voltage Dependent Resistor)。

變阻器通常用來保護電子電路，防止受到過大的暫態電壓破壞或干擾。

雖然壓敏電阻(變阻器)的英文 Varistor 字源來自「可變」與「電阻」兩字，

但壓敏電阻與可變電阻這兩個名詞指的是完全不同的兩種零件，請勿混淆。

可變電阻是一種歐姆導體(電流-電壓特性曲線是線性的)，

附帶一提的是:常見具有三個端子的可變電阻英文稱為電位計(potentiometer)，

至於較少見只有兩個端子的可變電阻英文稱為rheostat(沒有專屬譯名，可變電阻器)。

動作原理:突波吸收器之保護原理：壓敏電阻在預備狀態時，相對於受保護之電子組件而言，

具有很高的阻抗（數兆歐姆）而且不會影響原設計電路之特性。

但當瞬間突波電壓出現（超過突波吸收器之崩潰電壓時），

該突波吸收器之阻抗會變低（僅有幾個歐姆）並造成線路短路，也因此電子產品或較昂貴之組件受到保護。

1.何謂突波
在電子電路設計上，我們經常可以聽到 ""突波"" 這個名詞，但是 ""突波"" 的真正定義究竟為何？

所謂 ""突波"" ，顧名思義，就是 ""突如其來的電波"" ，它和 ""電流脈衝"" 、 ""電壓脈衝"" 所表達的是相同的現象。

從示波器上來看，在穩定的電流或電壓波形中，如果看到特別突出的異樣波形或雜訊，

而且比正常的波幅要大上好幾倍甚至數十數百倍的波形，我們便可以將它判定為突波，

當然先決條件必須是你的示波器可以負荷這樣的突波才行。


2.突波的產生
一般來說，產生突波的主要原因有兩種：一種是由打雷閃電所產生的雷突波，另一種是由電路開閉所造成的開閉突波。

雷突波是由自然界所產生的，因此如果你所設計的電路必須在容易產生打雷的地區使用時，

那麼加入適當的過載保護是絕對有其必要的；開閉突波是電路導通的瞬間所產生的突波，

當突波產生的時候，如果你所設計的電路中並沒有所謂的 ""突波保護"" ，那麼電路便容易因開閉突波而產生誤動作，

嚴重一點的狀況可能會導致電路因過載而損壞，或因長時間接受突波的干擾而使電子零件的壽命減短，

因此在電路設計上，我們必須儘量避免突波的產生，如果不能避免，則必須加入吸收突波的機制。

容易產生突波的電子零件，以控制電路開閉的相關零件為主，

其中包含繼電器(Relay)、開關(switch)、螺管線圈(solenoid)、保險絲(Fuse)、...而 IC 中含有閘流體(thyristor)的開閉控制元件，

或是用電晶體所作的交換式穩壓器，... 只要有關於開閉控制的多數元件都是突波的產生源。

應用於:電源供應器、監視器、通信設備、安定器應用領域、電源端子的突波防護、介面端子的突波防護、如電話線介面等。
