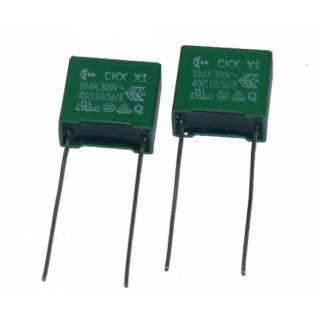

電容	金屬化聚丙稀電容 METALLIZED POLYPROPYLENE CAPACITOR
製造商	CKX
系列	X1
類型	X1 干擾抑制
原廠料號	I104K300A100-C3
說明	DIP 安規電容X1 0.1uF+-10% 300VAC P:10mm 13x12x6
容量	0.1uF
誤差	K 10%
耐壓	300V AC
介質	金屬化聚丙烯薄膜
工作溫度	-40 to +100°C
引線間隔	P:10mm
封裝／外殼	W:13mm H:12mm T:6mm
安裝類型	DIP 引腳
無鉛狀態	RoHS
新料號	IB104K30LAXLX
顏色	綠色
標準包裝數量	500/BAG 散裝

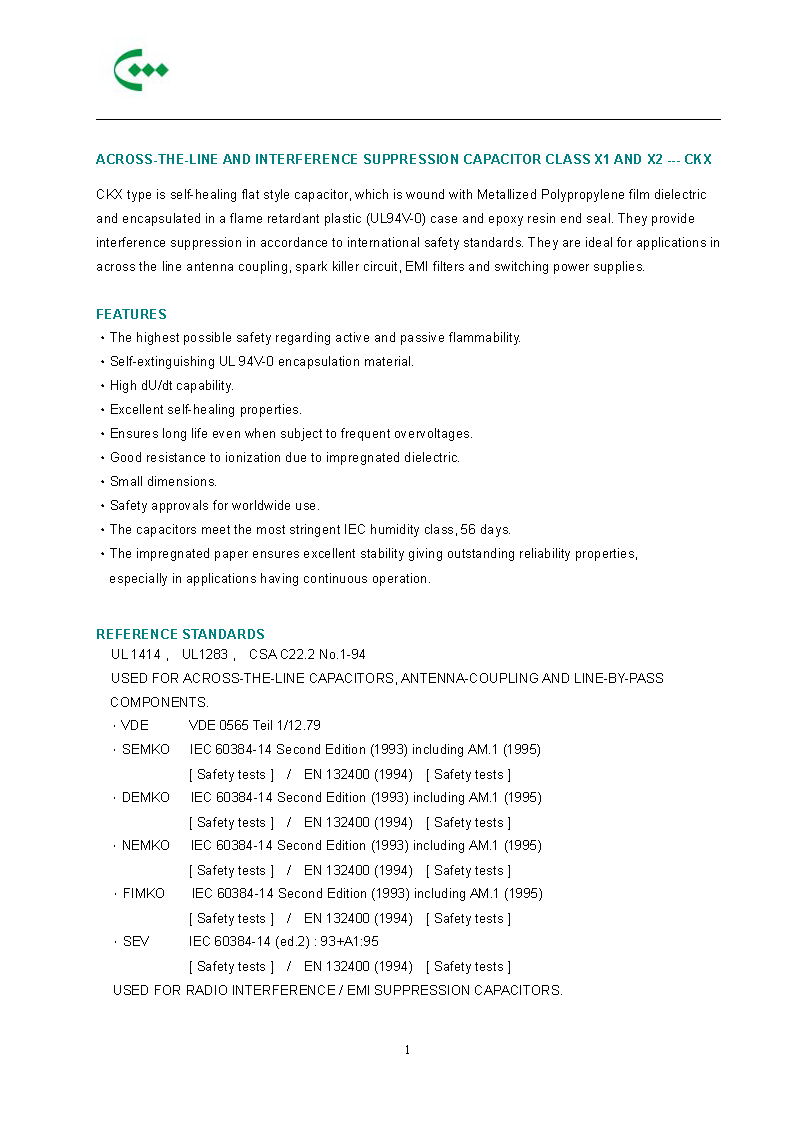

FEATURES
The highest possible safety regarding active and passive flammability
Self-extinguishing UL 94V-0 encapsulation material
High dU/dt capability
Excellent self-healing properties
Ensures long life even when subject to frequent overvoltages
Good resistance to ionization due to impregnated dielectric
Small dimensions
Safety approvals for worldwide use
The capacitors meet the most stringent IEC humidity class, 56 days
The impregnated paper ensures excellent stability giving outstanding reliability properties
especially in applications having continuous operation
-------------------------------------------------------------------------------------
特徵
主動和被動可燃性的最高安全性
自熄性UL 94V-0封裝材料
高dU / dt能力
卓越的自我修復功效
即使頻繁過電壓，也能確保長壽命
由於浸漬的電介質，具有良好的抗電離性
尺寸小
全球範圍內的安全認證
電容器符合最嚴格的IEC濕度等級，56天
浸漬紙確保出色的穩定性，具有出色的可靠性
尤其是在連續運行的應用中



---

X電容：抑制差模干擾（電源線之間的干擾）。

根據IEC 60384-14，電容器分為X電容及Y電容，1. X電容是指跨於L-N之間的電容器，

2. Y電容是指跨於L-G/N-G之間的電容器。

(L=Line, N=Neutral, G=Ground)

1. X1耐高壓大於2.5 kV, 小於等於4 kV,
2. X2耐高壓小於等於2.5 kV,
3. X3耐高壓小於等於1.2 kV

1. Y1耐高壓大於8 kV,
2. Y2耐高壓大於5 kV,
3. Y3耐高壓 n/a
4. Y4耐高壓大於2.5 kV

X,Y電容都是安規電容,火線零線間的是X電容,火線與地間的是Y電容.

它們用在電源濾波器里,起到電源濾波作用,分別對共模,差模工擾起濾波作用.

安規電容是指用於這樣的場合，即電容器失效後，不會導致電擊，不危及人身安全.

安規電容安全等級 應用中允許的峰值脈衝電壓 過電壓等級（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV

安規電容安全等級 絕緣類型 額定電壓範圍 Y1 雙重絕緣或加強絕緣 ≥ 250V Y2 基本絕緣或附加絕緣 ≥150V ≤250V

Y3 基本絕緣或附加絕緣 ≥150V ≤250V Y4 基本絕緣或附加絕緣 <150V Y電容的電容量必須受到限制，

從而達到控制在額定頻率及額定電壓作用下，流過它的漏電流的大小和對系統EMC性能影響的目的。

GJB151 Y電容的容量應不大於0.1uF。

Y電容除符合相應的電網電壓耐壓外，還要求這種電容器在電氣和機械性能方面有足夠的安全於量，

避免在極端惡劣環境條件下出現擊穿短路現象，Y電容的耐壓性能對保護人身安全具有重要意義

在濾波電路上有X電容，就是跨接L-N線；Y電容就是N-G線。

在安規標準上有按脈衝電壓分X1,X2,X3電容；按絕緣等級來分Y1,Y2,Y3來分。

至於安規標準各個國家有一些差別，但額定電壓無非就是250和400。

各大廠家做的安規電容就是要滿足這個安規標準的需求，一個安規電容可以滿足Y電容的要求，

也有可以做成滿足X電容要求。所以就有的安規電容上標X1Y1,X1Y2...

火線與0線之間接個電容就是是X,而火線與地線之間接個電容像個Y。

由於火線與0線直接電容，受電壓峰值的影響，避免短路，

比較注重的參數就是耐壓等級，在電容值上沒有定限制值。
