商品項目:16996
庫存現貨

圖片僅供參考

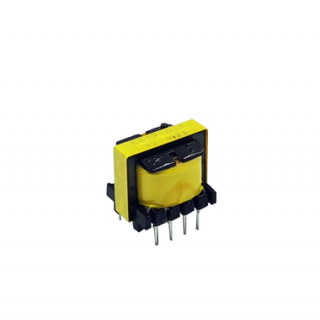

變壓器 EE TYPE
訂購數量
依數量訂價
NTD
FLYiNG 散料庫存 電洽/Contact
FLYiNG 標準包裝庫存 電洽/Contact

變壓器簡單的介紹，變壓器是，通過電磁induction.兩個或多個繞組之間傳輸的能量變化的電流，來產生升降壓的效果.
一般而言應用在電源應用居多(AC to DC)，像是UPS，安定器等.常見的TYPE有EE，EF，ETD，UU，PQ與RM類型等.又會因客戶板上的空間來使用立式(VERTICAL)或臥式(HORIZONTAL).
大部分的變壓器都是客製化
PART NO.  TYPE(立式，臥式) 　Dimensions in mm
PINS A B C ± 0.5 D ± 0.5 E ± 0.5 F
EE-8.3 V 6 8 8 6 4 2.5 8.3
EE-10 V 8 11.5 10.2 8 4 2.5 10.2
EE-10-1 H 8 10 12.5 10.5 4 2.5 10.4
EE-13 V 10 12 12.5 8.5 4 2.5 13
EE-13-1 H 8 12.8 12.4 10 4 2.5 13
EE-16 H 10 13.5 15 12.5 4 2.5 16
EE-16-1 V 6 14.8 13.3 9 4 3 16
EE-16-2 V 10 15.4 13 10.5 4 3.2 17.1
EE-16-3 H 8 14.8 13.7 11 4 3 16
EEL-16 V 10 28.5 16 12.3 4 4.3 21.9
EE-19 H 10 13.5 17.3 12.5 4 3 19
EE-19-1 V 8 17.6 16 10 4 5 19
EE-19-2 V 10 17.2 16.2 13 4 3.9 20
EEL-19 V 10 31.5 16 10.5 4 4 21.1
EEL-19-1 H 10 15.6 30 24.1 4 3.5 21
EE-25-1 V 6 20 18.2 12.5 4 5.3 25.2
EE-25-2 V 8 21.7 17.5 12.6 4 5 25.2
EE-25-3 H 10 22.2 25 15.4 4 5 26.1
EEL-25 V 8 35.5 17.5 12.5 4 5 25.2
EE-30 H 10 21 29.2 25.2 4 5 30
EE-40 H 14 27.6 30.5 25.8 4 5 40
EE-42/15-1 H 12 33.8 44 35.5 4 5 42
EE-42/15-2 H 16 41.3 48 37.7 4 5 42
EE-42/15-3 V 18 48.7 32 27.5 4 5 45
EE-42/20-1 V 12 45 39.8 32.5 4 5 42
EE-42/20-2 H 16 44.2 50 37.8 4 5 42.2
EE-42/20-3 V 18 44.1 37 27.3 4 5 45.3
EE-55 H 20 50 50 45.5 4 5 55
EE-65 H 16 55.2 51.8 45 4 5 65

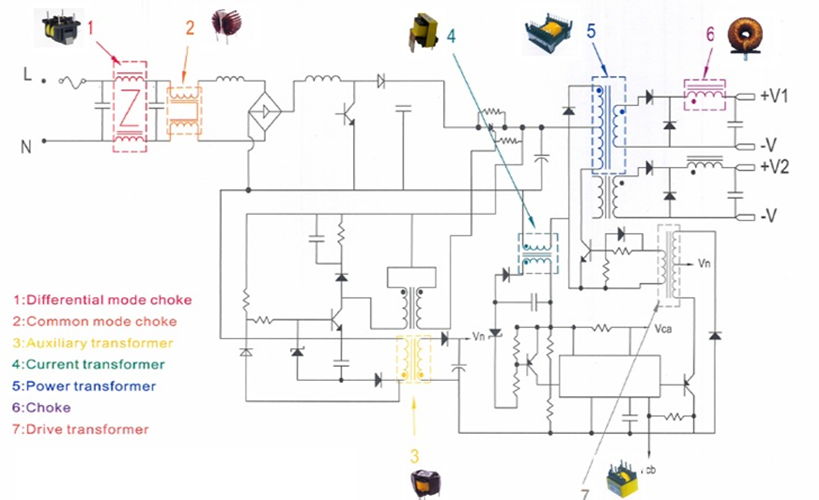

高頻變壓器在電源供應器(SMPS) 中的應用:

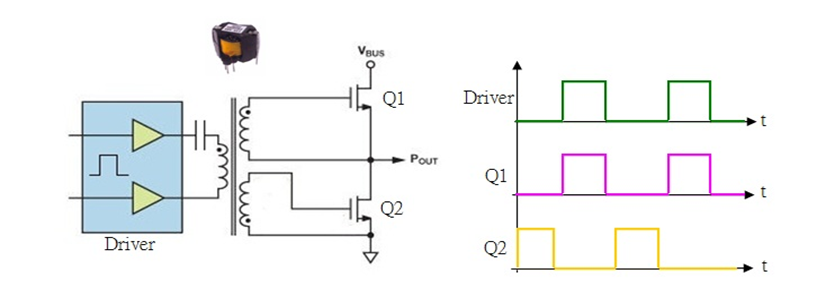

 MOSFET 或 IGBT 變壓器閘極驅動應用(全橋 / 半橋 / 推挽 / LLC等)​:

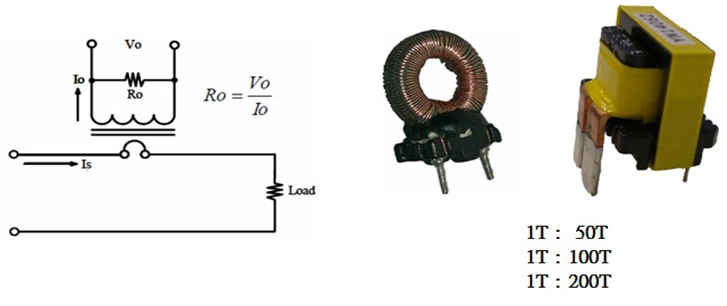

電流檢測變壓器應用- Current Detection application transformer (ZCT)​:
​
