二極體	1.5 AMP SILICON RECTIFIERS
製造商	GW
系列	1N5391 THRU 1N5399
原廠料號	1N5399
說明	整流二極體 1N5399 1.5A 1000V DO-15
最大的經常峰值反向電壓	1000V
最大RMS電壓	700V
最大正向平均整流電流	1.5A
工作和存儲溫度範圍	-65°C ~ 150°C

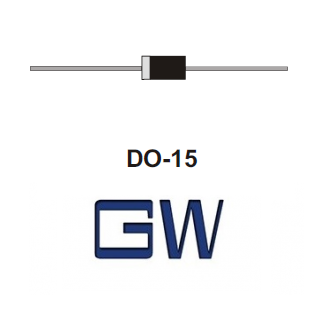

封裝／外殼	DO-15
安裝類型	DIP 引腳
無鉛狀態 RoHS	RoHS
備註	可燃性分類 UL94V-0
標準包裝數量	3000/BOX Tape Box

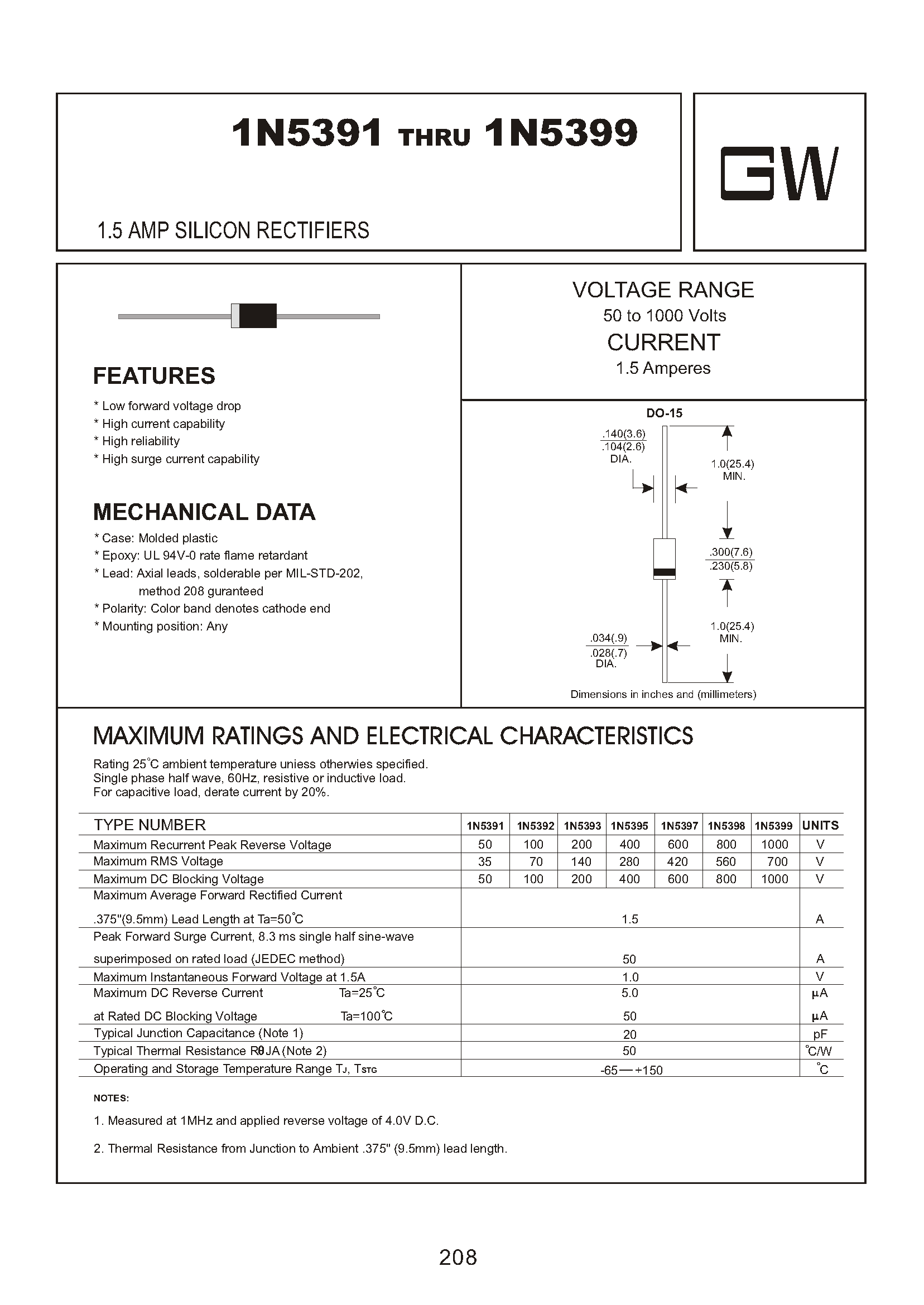

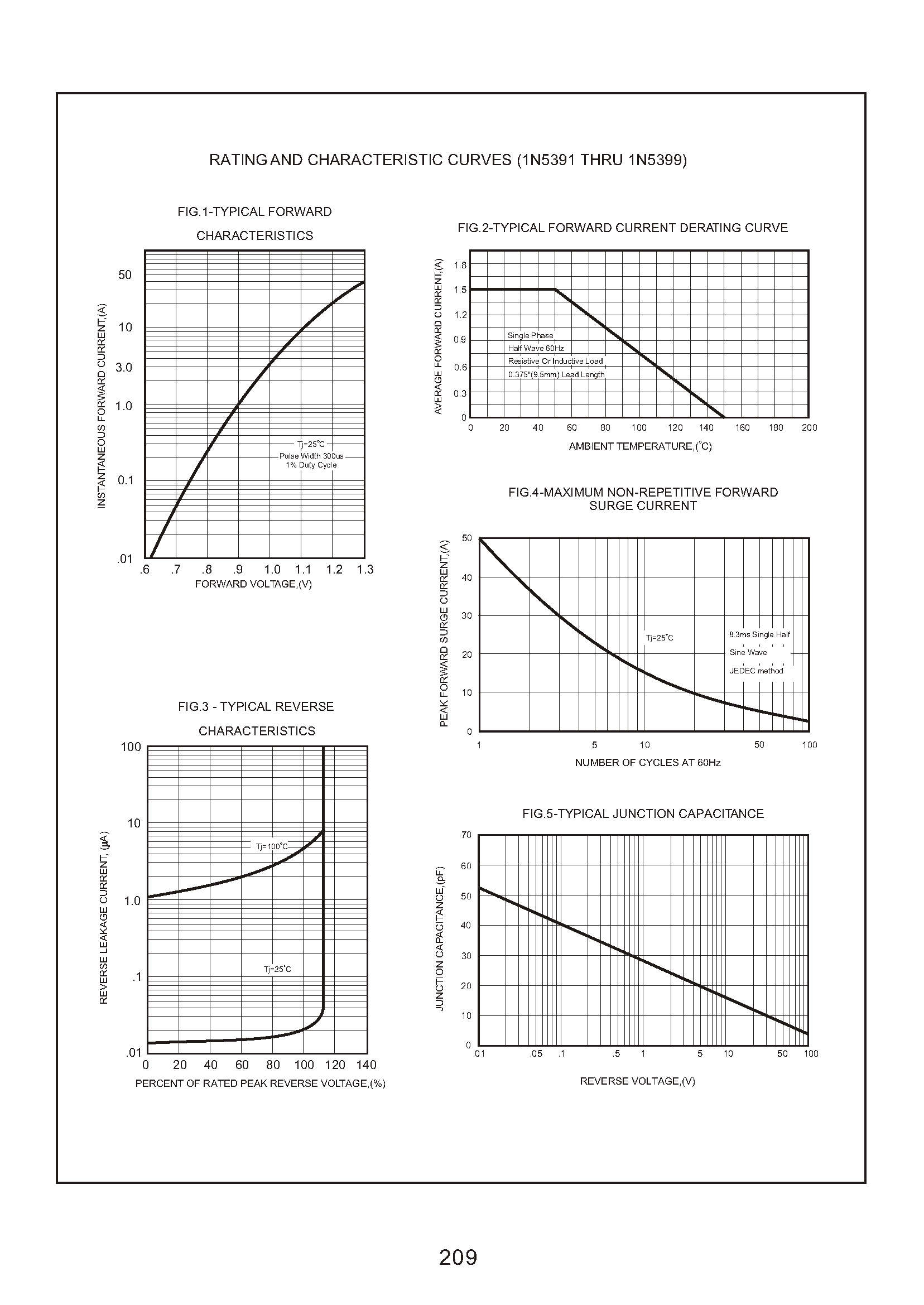

1N5391 THRU 1N5399
1.5 AMP SILICON RECTIFIERS

FEATURES

•  Low forward voltage drop
•  High current capability
•  High reliability
•  High surge current capability

---------------------------------------
1N5391 THRU 1N5399
1.5 安培矽整流器

特徵

•   低正向壓降
•   高電流能力
•   高可靠性
•   高浪湧電流能力

---

整流二極體與濾波電容器的原理與應用

大部分的電子設備如電視機、音響、電腦等，其內部元件所使用的電源均為直流電，

除了較為輕便簡單的電子設備採用乾電池作電源外，

大都必須有電源供應器或是將交流電經由整流與濾波轉換成各種不同的穩定直流電壓，以供電子設備使用。

整流器簡介

整流器(rectifier)應用二極體將交流電轉換為直流電。

依整流器導通的情形，可分類為半波(half-wave)整流與全波(full-wave)整流，

前者只有正或負的訊號可以通過，後者則無論正負都可通過，但正、負訊號其中有一者將會以反相形式通過。

(a) 輸入整流器波形

(b) 半波整流器輸出波形

(c) 全波整流器輸出波形

半波整流與全波整流

半波整流器主要是由一個變壓器和一個單向導通的二極體(Diode)構成，

其中變壓器用來改變交流電壓的大小，而二極體則可被視為開關(switch)，

當二極體加上順向偏壓時，允許電流通過，猶如開關被閉合(ON)；相反地，當二極體被加上逆向電壓時，

不允許電流通過，猶如開關被打開(OFF)。因此交流訊號只有一半的週期可以通過二極體，

另外一半週期則二極體不導通，其中輸出圖形為輸出之正負訊號的合成圖。
