ZENER 1/2W 5.1V SOD-123
| 附件下載 | |
| 商品名稱 | SMD 齊納二極體 SMD Zener Diodes |
| 訂購數量 | |
| 依數量訂價 | 5 NTD |
| FLYiNG 零件編號 | ZDSMMSZ5231APJ |
| FLYiNG 庫存現貨 | 10 |
| 製造商 | PANJIT |
| 製造商零件編號 | MMSZ5231A |
| 說明 | ZENER 1/2W 5.1V SOD-123 |
| 無鉛狀態 / RoHS 指令狀態 | RoHS 2011/65/EU directive / 無鹵 |
| 訂購數量 | NTD 單價 / PCS |
| 1~9 | 5 |
| 10~99 | 3 |
| 二極體 | SMD 齊納二極體 SMD Zener Diodes |
| 製造商 | PANJIT |
| 系列 | MMSZ |
| 原廠料號 | MMSZ5231A |
| 說明 | ZENER 1/2W 5.1V SOD-123 |
| 功率 | 1/2W |
| Vz - Zener 電壓 | 5.1V |
| Zener Voltage Min | 5V |
| Zener Voltage Max | 5.20V |
| 電壓公差 | ±2% |
| 阻抗(最大值)(Zzt) | 17 Ohm |
| 電流 - 逆向漏電 @ Vr | 5µA @ 2V |
| 工作溫度 | -55°C ~ +150°C Operating Junction Temperature Range |
| 封裝／外殼 | SOD-123 |
| 安裝類型 | 表面黏著式 SMD |
| 無鉛狀態 | RoHS 2011/65/EU directive / 無鹵 |
| 備註 | Zener Voltages from 2.4~51V |
| 標準包裝數量 | 3000/REEL 捲軸 |

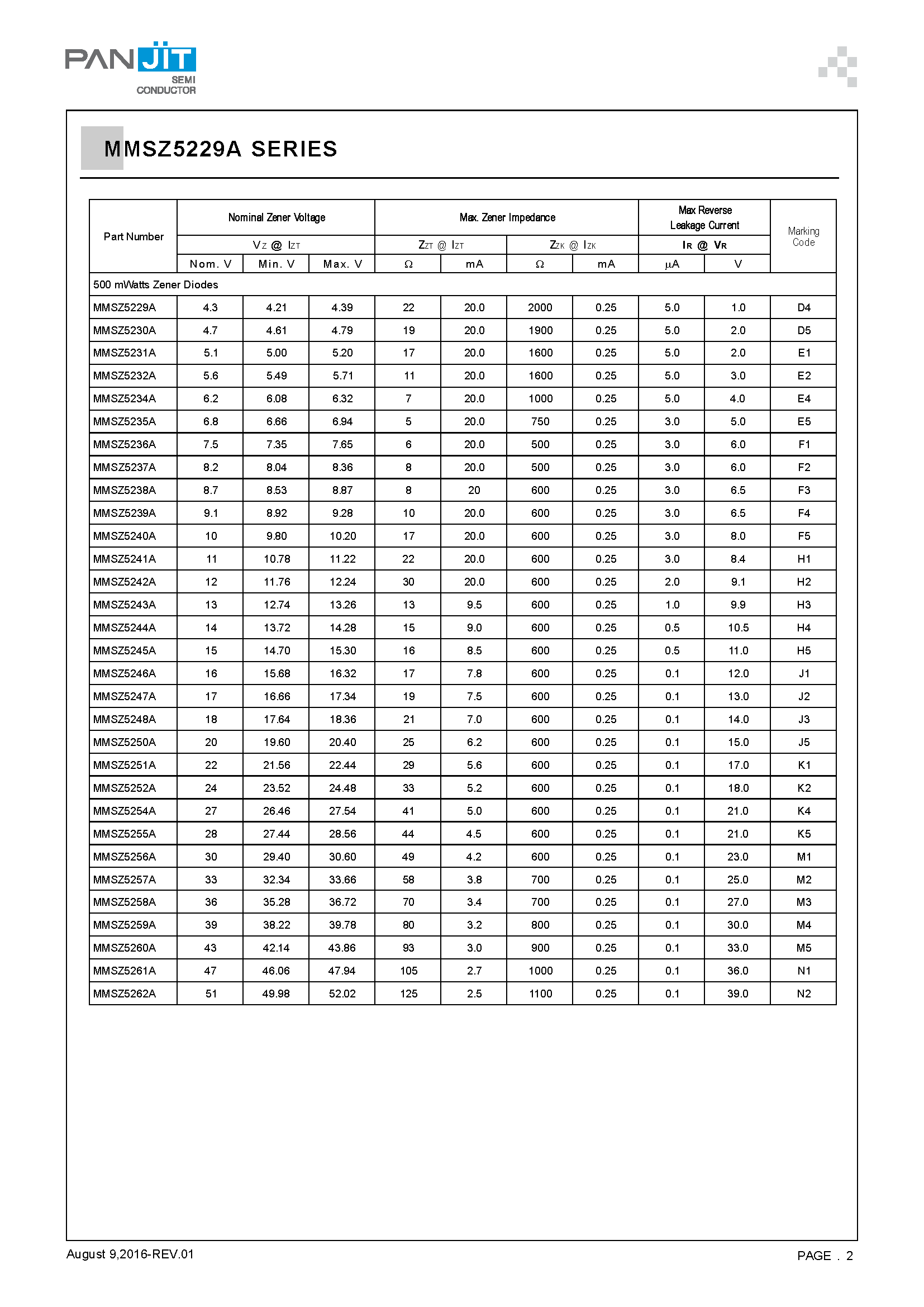

PANJIT
MMSZ5229A
SURFACE MOUNT SILICON ZENER DIODES
VOLTAGE:4.3 to 51 Volt
POWER:500 mWatt
FEATURES
Planar Die construction
500mW Power Dissipation
Ideally Suited for Automated Assembly Processes
Lead free in compliance with EU RoHS 2011/65/EU directive
Green molding compound as per IEC61249 Std.(Halogen Free)
MECHANICAL DATA
Case: SOD-123,Molded Plastic
Terminals: Solderable per MIL-STD-750, Method 2026
Approx. Weight: 0.0003 ounce,0.0103 gram
表面安裝SILICON ZENER DIODES
電壓：4.3〜51伏特
功率：500 mWatt
特徵
平面模具建設
500mW的功耗
非常適合於自動裝配程序
符合歐盟RoHS指令2011/65/ EU指令無鉛
綠色塑封料按IEC61249標準。（無鹵）
ZD 齊納二極體，是利用二極體在逆向電壓作用下的稽納擊穿（崩潰）效應，
製造而成的一種具有穩定電壓功能的電子技術元件，因此又稱為「穩壓管」。
一般二極體順向導通時電壓可維持在0.7V，可提供穩定的電壓，但如果我們需要更大的電壓時，
則需串聯很多的二極體，使用上不是很方便。
如果二極體逆向偏壓很大時，會發生崩潰現象，此現象和順向導通時情況類似，
都有穩壓穩流的特性，所以利用這個特性發明了這種特殊的二極體——稽納二極體。
優點:稽納二極體可以簡化電路，如上所說，如果需要多顆二極體串聯的電路，則可以用稽納二極體來簡化電路。
稽納二極體的這些特性，在電壓比較器、直流穩壓電源等方面有廣泛的應用。
ZENER的產品可應用在以下產品上:各式手機、相機或筆電充電器各式電腦、監視器或警報器電源供應器。
